SOOSAN SCS1516S – Cần cẩu thủy lực 15 tấn, cần 6 đoạn, tầm với 25 m

SOOSAN SCS1516S TOP là mẫu cần cẩu thủy lực gắn trên xe tải được thiết kế cho các nhu cầu nâng hạ tải trọng lớn trong xây dựng, lắp đặt kết cấu, vận chuyển – nâng hạ máy móc và nhiều công việc chuyên dụng. Theo tài liệu kỹ thuật do SOOSAN phát hành ngày 31/07/2025, SCS1516S có mô-men nâng tối đa 47 tấn.m, sức nâng tối đa 15.000 kgf tại bán kính 2 m, cần ống lồng 6 đoạn và bán kính làm việc từ 1,25 đến 25 m.

SOOSAN CEBOTICS là doanh nghiệp máy móc xây dựng của Hàn Quốc, có địa chỉ tại Hwaseong, Gyeonggi-do, Korea; doanh nghiệp được thành lập từ năm 1984 và phát triển các dòng thiết bị như truck crane, thiết bị thủy lực và máy móc công nghiệp.

Thông tin nhanh về SOOSAN SCS1516S

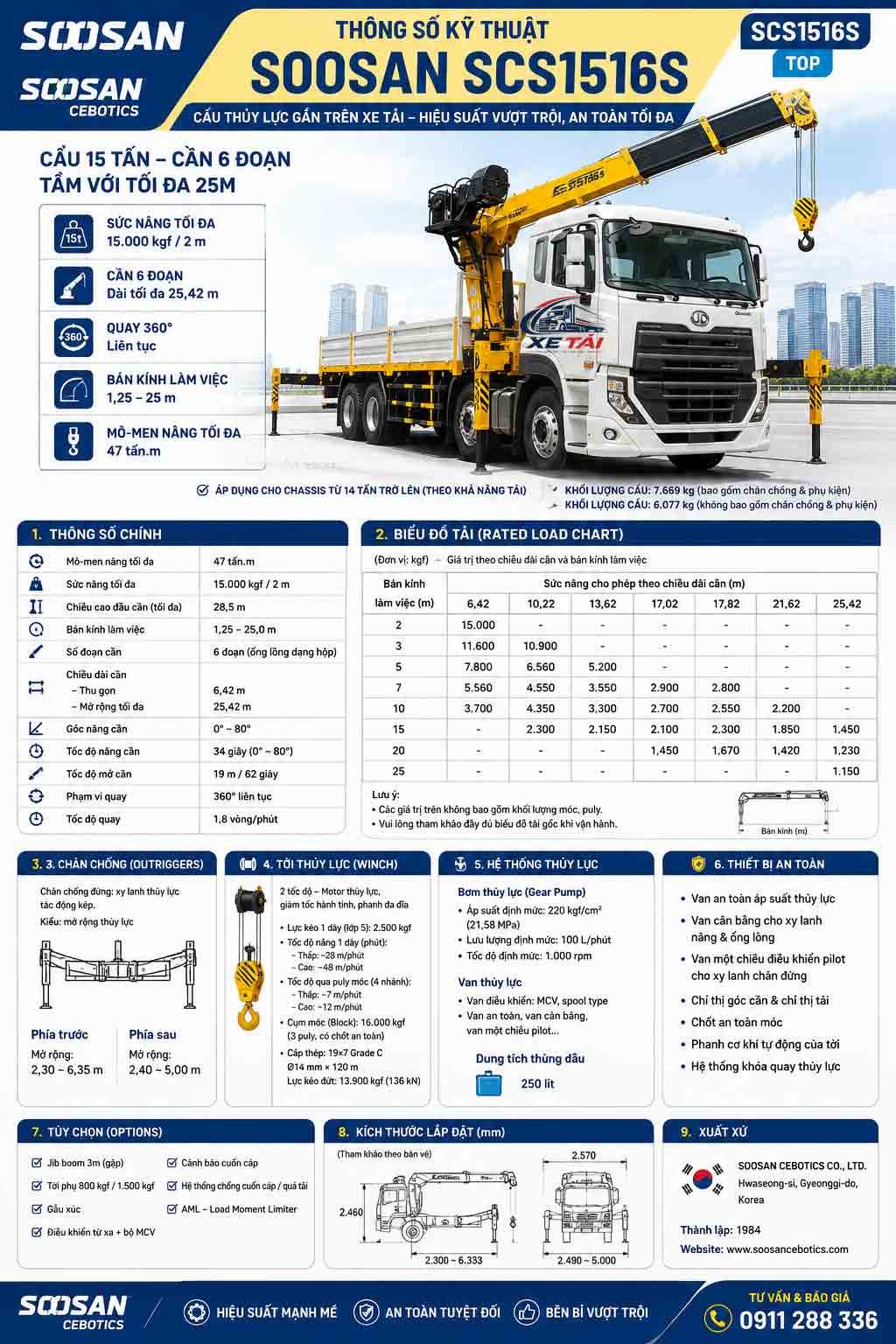

Thông số trên được tổng hợp từ Specification Sheet SCS1516S TOP của SOOSAN; khi lựa chọn cấu hình xe hoàn chỉnh cần đối chiếu thêm tải trọng, kích thước và phân bố tải của chassis thực tế.

1. SOOSAN SCS1516S là gì?

SOOSAN SCS1516S TOP là cần cẩu thủy lực gắn trên xe tải, thuộc nhóm cẩu có khả năng nâng tải lớn, kết hợp giữa khả năng vận chuyển của xe tải và khả năng nâng hạ của cần cẩu.

Điểm đáng chú ý của SCS1516S nằm ở cấu hình cần 6 đoạn dạng hộp ống lồng, cho phép thay đổi chiều dài cần từ 6,42 m lên 25,42 m. Nhờ đó, cẩu có thể đáp ứng đồng thời các bài toán nâng tải nặng ở khoảng cách gần và tiếp cận vị trí làm việc ở bán kính xa hơn.

Theo tài liệu kỹ thuật, SCS1516S có mô-men nâng tối đa 47 tấn.m và sức nâng tối đa 15.000 kgf tại bán kính 2 m. Đây là hai thông số cần phân biệt rõ khi đánh giá năng lực của một chiếc cẩu: 15 tấn tại 2 m không có nghĩa cẩu có thể nâng 15 tấn ở mọi bán kính. Khi bán kính làm việc tăng, sức nâng cho phép giảm theo biểu đồ tải của nhà sản xuất.

2. Cần 6 đoạn – chiều dài tối đa 25,42 m

Một trong những đặc điểm nổi bật nhất của SOOSAN SCS1516S là cần ống lồng 6 đoạn dạng hộp.

• Chiều dài cần thu gọn: 6,42 m
• Chiều dài cần mở rộng: 25,42 m
• Tốc độ mở cần: 19 m/62 giây
• Góc nâng cần: 0–80°
• Thời gian nâng từ 0 đến 80°: 34 giây.

Cấu hình cần dài giúp SCS1516S tăng khả năng tiếp cận các vị trí nâng ở xa xe. Khi kết hợp với khả năng quay 360° liên tục, người vận hành có thể bố trí phương án nâng hạ linh hoạt hơn mà không cần liên tục thay đổi vị trí xe.

Tuy nhiên, chiều dài cần tối đa không đồng nghĩa với sức nâng tối đa. Khi cần vươn xa, tải trọng nâng cho phép phải được xác định theo đúng Rated Load Chart và điều kiện làm việc thực tế.

3. Sức nâng tối đa 15 tấn tại bán kính 2 m

Theo Specification Sheet, SCS1516S có:

Sức nâng tối đa: 15.000 kgf tại bán kính 2 m

và:

Mô-men nâng tối đa: 47 tấn.m.

Đây là cấu hình phù hợp với những công việc yêu cầu nâng các loại máy móc, thiết bị, vật liệu xây dựng hoặc cấu kiện có khối lượng lớn ở khoảng cách gần xe.

Một điểm rất quan trọng đối với người mua xe cẩu là không nên chỉ nhìn vào con số "15 tấn". Khả năng nâng thực tế phải được xác định đồng thời theo:

• Khối lượng hàng cần nâng.
• Bán kính làm việc.
• Chiều dài cần.
• Góc nâng cần.
• Cấu hình chân chống.
• Điều kiện nền đất.
• Sơ đồ tải của nhà sản xuất.

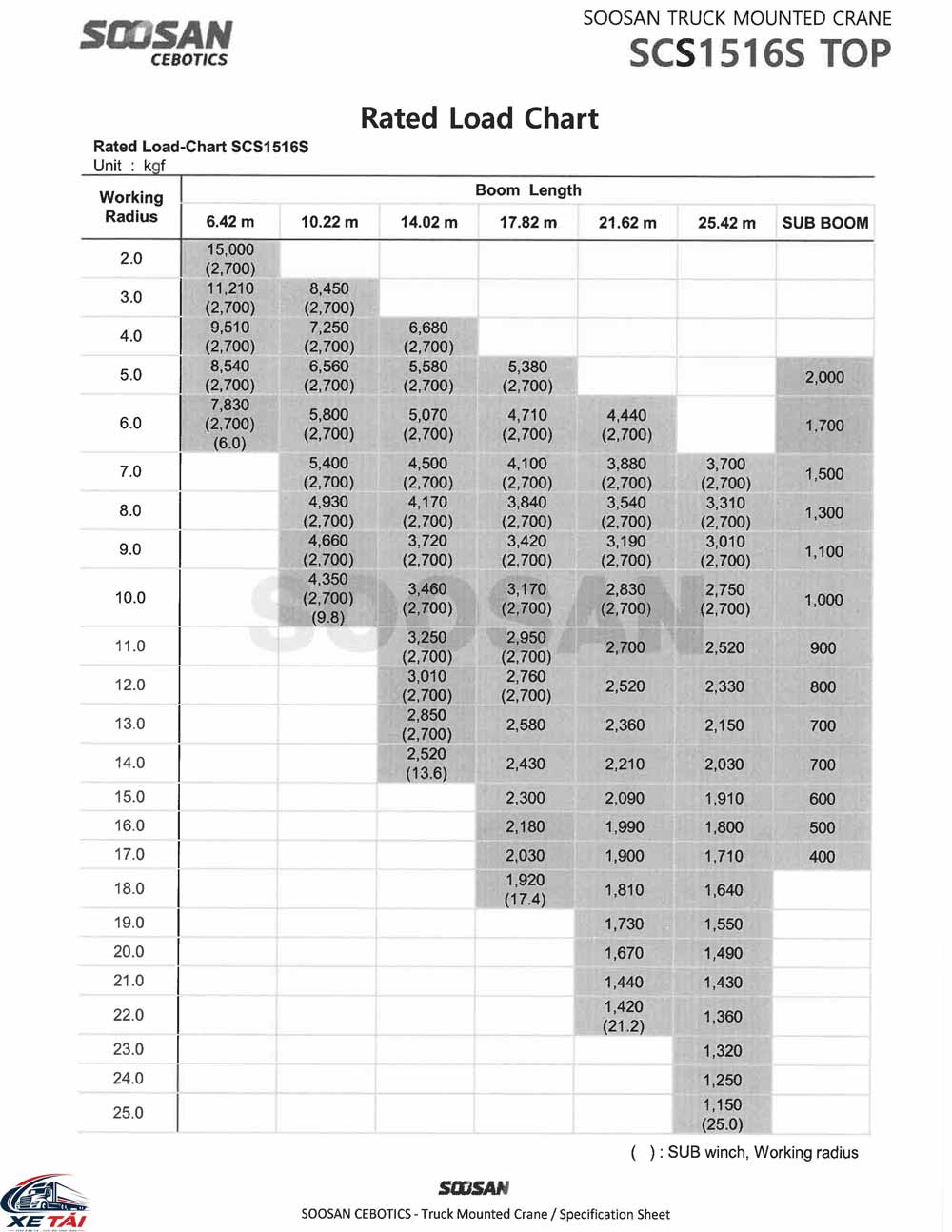

4. Biểu đồ tải SCS1516S: sức nâng thay đổi theo bán kính

Tài liệu kỹ thuật đi kèm SCS1516S cung cấp Rated Load Chart với các chiều dài cần từ 6,42 m đến 25,42 m và bán kính làm việc từ khoảng 2 đến 25 m.

Một số giá trị tiêu biểu trên biểu đồ:

Các con số trên được đọc trực tiếp từ Rated Load Chart SCS1516S trong tài liệu kỹ thuật; người vận hành phải sử dụng đầy đủ biểu đồ tải tương ứng với cấu hình thực tế thay vì suy ra sức nâng bằng phép tính đơn giản.

Đây là điểm đặc biệt quan trọng khi tư vấn xe cẩu 15 tấn: khách hàng nên xác định trước loại hàng, khối lượng hàng và khoảng cách từ tâm cẩu đến vị trí đặt hàng để lựa chọn chassis và cấu hình cẩu phù hợp.

5. Bán kính làm việc tối đa 25 m

SOOSAN SCS1516S có bán kính làm việc được nhà sản xuất công bố từ 1,25 m đến 25 m.

Khi cần được mở rộng đến 25,42 m, cẩu có khả năng tiếp cận các vị trí ở xa hơn so với cấu hình cần thu gọn.

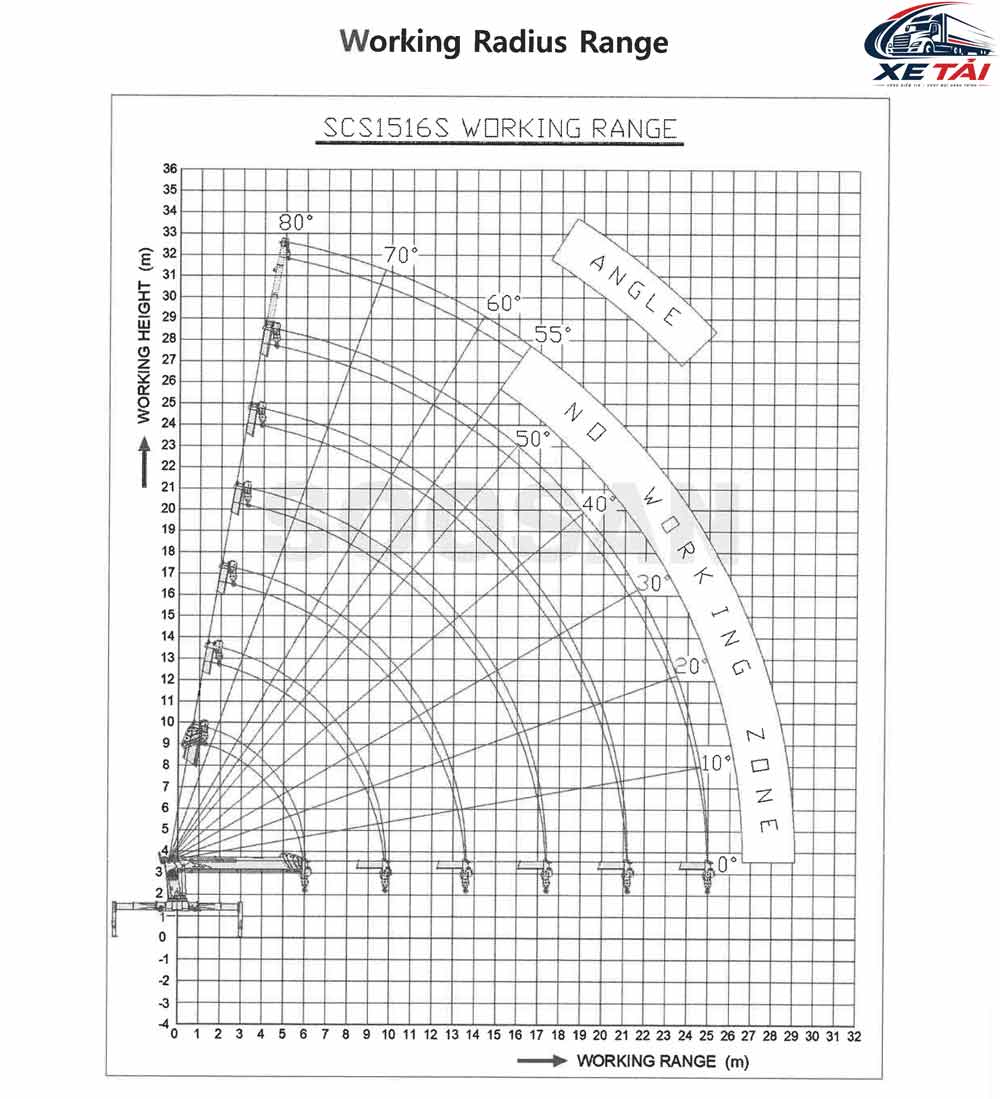

Biểu đồ Working Radius Range trong tài liệu cho thấy vùng làm việc của SCS1516S theo chiều cao và bán kính, với các góc cần từ 0° đến 80°. Đây là cơ sở trực quan để đánh giá phạm vi tiếp cận của cẩu trong từng tư thế làm việc.

6. Hệ thống quay 360° liên tục

SCS1516S sử dụng hệ thống quay dẫn động bằng motor thủy lực, kết hợp cơ cấu giảm tốc bánh vít và hệ thống khóa swing.

Thông số chính:

• Phạm vi quay: 360° liên tục
• Tốc độ quay: 1,8 vòng/phút.

Khả năng quay liên tục giúp cẩu thao tác linh hoạt quanh khu vực xe, đặc biệt hữu ích khi cần đưa hàng từ một vị trí bên cạnh xe sang phía trước hoặc phía sau mà không phải di chuyển chassis.

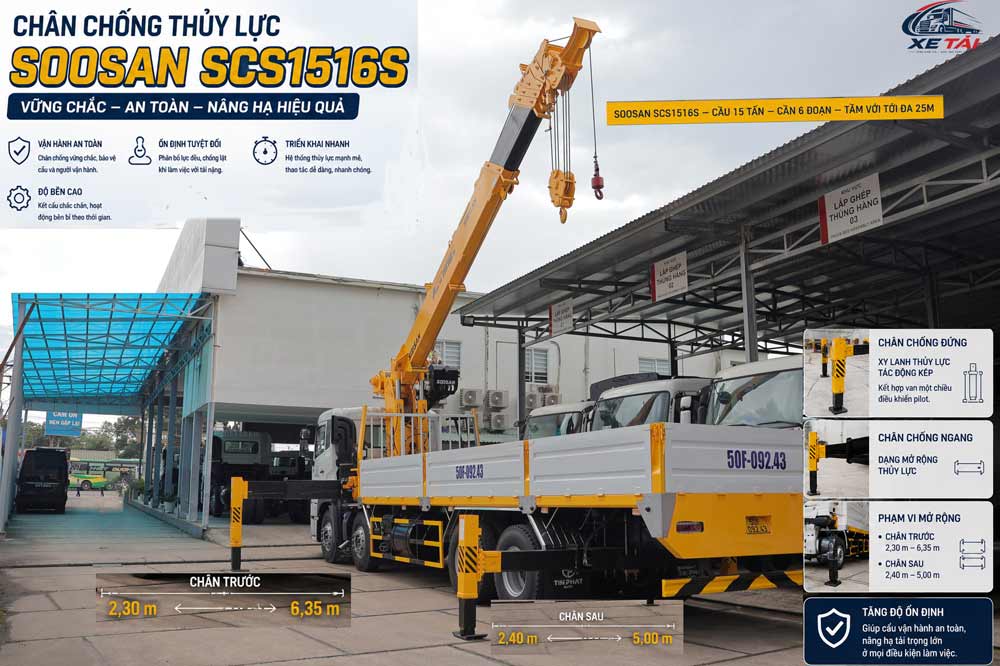

7. Hệ thống chân chống thủy lực

Đối với cẩu tải trọng lớn, hệ thống chân chống là bộ phận quan trọng để tạo độ ổn định khi nâng.

SOOSAN SCS1516S sử dụng:

• Chân chống đứng với xy lanh thủy lực tác động kép.
• Van một chiều điều khiển pilot cho xy lanh chân đứng.
• Chân chống ngang dạng mở rộng thủy lực.
• Chân trước có phạm vi mở rộng từ 2,30 m đến 6,35 m.
• Chân sau từ 2,40 m đến 5,00 m.

Khi vận hành, việc triển khai chân chống phải tuân thủ đúng hướng dẫn kỹ thuật và điều kiện nền. Không nên đánh giá khả năng nâng chỉ dựa trên sức nâng danh nghĩa của cẩu mà bỏ qua độ ổn định của toàn bộ xe.

8. Hệ thống thủy lực của SCS1516S

SCS1516S sử dụng hệ thống thủy lực làm nguồn năng lượng cho các chuyển động chính của cẩu.

Bơm thủy lực

• Loại bơm: Gear pump
• Áp suất định mức: 220 kgf/cm² – 21,58 MPa
• Lưu lượng định mức: 100 lít/phút
• Tốc độ định mức: 1.000 vòng/phút.

Thùng dầu thủy lực

• Dung tích: 250 lít.

Cơ cấu chấp hành

Tài liệu kỹ thuật ghi nhận motor thủy lực cho cơ cấu nâng, motor dạng Orbit cho cơ cấu quay và các xy lanh tác động kép cho hệ thống nâng cần, ống lồng và chân chống.

Cấu hình này tạo thành hệ thống thủy lực đồng bộ cho các thao tác nâng – hạ cần, duỗi – thu cần, quay cẩu, nâng chân chống và mở rộng chân chống.

9. Tời thủy lực và cáp nâng

SCS1516S được trang bị tời thủy lực 2 tốc độ, dẫn động bằng motor thủy lực và giảm tốc hành tinh, kết hợp phanh đa đĩa thủy lực.

Thông số đáng chú ý:

• Lực kéo một dây: 2.500 kgf tại lớp cáp thứ 5
• Tốc độ nâng một dây:
  • Khoảng 28 m/phút ở tốc độ thấp.
  • Khoảng 48 m/phút ở tốc độ cao.
• Tốc độ qua puly móc: khoảng 7 m/phút ở tốc độ thấp và 12 m/phút ở tốc độ cao với cấu hình 4 nhánh cáp.
• Cụm móc/puly: 16.000 kgf, 3 puly và chốt an toàn.
• Cáp thép: 19×7 Grade C
• Đường kính cáp: 14 mm
• Chiều dài: 120 m
• Lực kéo đứt: 13.900 kgf / 136 kN.

10. Các thiết bị an toàn trên SOOSAN SCS1516S

Theo tài liệu kỹ thuật, SCS1516S được trang bị một loạt cơ cấu bảo vệ liên quan đến hệ thống thủy lực, cần, tời và chân chống, bao gồm:

1. Van an toàn áp suất cho mạch thủy lực.
2. Van cân bằng cho xy lanh nâng cần và xy lanh ống lồng.
3. Van một chiều điều khiển pilot cho xy lanh chân đứng.
4. Bộ chỉ thị góc cần kết hợp chỉ thị tải.
5. Chốt an toàn móc.
6. Phanh cơ khí tự động của tời.
7. Hệ thống khóa quay thủy lực.

Đây là những hệ thống hỗ trợ kiểm soát hoạt động của cẩu. Tuy nhiên, thiết bị an toàn không thay thế quy trình vận hành an toàn, kiểm tra tải trọng, kiểm tra nền và đánh giá điều kiện làm việc trước mỗi ca nâng.

11. Các tùy chọn có thể trang bị

Tài liệu SOOSAN cũng liệt kê một số tính năng tùy chọn cho SCS1516S:

• Jib boom 3 m, dạng gập.
• Tời phụ với lực kéo một dây 800 kgf hoặc 1.500 kgf.
• Gầu xúc.
• Điều khiển từ xa kèm bộ MCV hoàn chỉnh.
• Cảnh báo cuốn cáp.
• Hệ thống chống cuốn cáp/quá tải.
• AML – Load Moment Limiter, hệ thống giới hạn mô-men tải.

Việc có trang bị hay không phụ thuộc vào cấu hình đặt hàng và yêu cầu của từng công việc.

12. Kích thước và cấu hình lắp đặt

Bản vẽ kỹ thuật trong tài liệu SCS1516S thể hiện kích thước tổng thể của cụm cẩu, vị trí chân chống, cần cẩu và các điểm lắp đặt. Phần chân chống phía trước có kích thước mở rộng tối đa được thể hiện đến 6.353 mm, tương ứng với thông số khoảng 6,35 m trong bảng kỹ thuật.

Điều này cho thấy khi lựa chọn chassis để lắp SCS1516S, không thể chỉ dựa vào tải trọng xe. Cần đồng thời kiểm tra:

• Chiều dài chassis.
• Chiều dài cơ sở.
• Khả năng chịu tải của chassis.
• Phân bố tải lên các cầu.
• Không gian lắp đặt cụm cẩu.
• Vị trí chân chống.
• Khả năng đáp ứng tải trọng và ổn định của toàn bộ xe.

13. SOOSAN SCS1516S phù hợp với những công việc nào?

Với sức nâng lớn, cần 6 đoạn và bán kính làm việc đến 25 m, SCS1516S có thể được xem xét cho các nhóm công việc như:

Xây dựng và lắp đặt

• Nâng vật liệu xây dựng.
• Nâng kết cấu thép.
• Lắp đặt thiết bị tại công trường.
• Di chuyển máy móc, thiết bị nặng.

Công nghiệp

• Nâng hạ máy móc.
• Lắp đặt thiết bị công nghiệp.
• Vận chuyển kết hợp nâng hạ tại nhà máy.

Logistics và vận chuyển chuyên dụng

Mô hình xe tải gắn cẩu cho phép kết hợp vận chuyển và nâng hạ trên cùng một phương tiện, qua đó có thể giảm nhu cầu thuê thêm thiết bị nâng tại một số công việc phù hợp.

Tuy nhiên, khả năng đáp ứng cụ thể phải được tính toán dựa trên load chart của SCS1516S và cấu hình chassis thực tế.

14. Vì sao cần quan tâm đến "sức nâng theo bán kính" khi mua xe cẩu?

Một trong những sai lầm phổ biến khi tìm mua xe tải gắn cẩu là chỉ quan tâm đến con số "cẩu 15 tấn".

Trên thực tế, cùng một chiếc cẩu:

Bán kính càng lớn → khả năng nâng cho phép càng giảm.

Ví dụ, theo biểu đồ tải của SCS1516S:

• Ở bán kính 2 m, cẩu đạt 15.000 kgf với cần 6,42 m.
• Ở bán kính 10 m, tải nâng trên biểu đồ giảm đáng kể tùy chiều dài cần.
• Ở bán kính 25 m, cấu hình cần 25,42 m có mức tải khoảng 1.150 kgf.

Vì vậy, khi khách hàng yêu cầu "cẩu 15 tấn", câu hỏi quan trọng tiếp theo phải là:

15 tấn ở bán kính bao nhiêu mét?

Đây mới là thông tin giúp xác định cấu hình xe cẩu có thực sự đáp ứng nhu cầu công việc hay không.

15. Những thông số cần xác định trước khi lắp SCS1516S lên xe tải

Để xây dựng một chiếc xe tải gắn cẩu SCS1516S phù hợp, cần xác định đồng thời:

1. Tải trọng hàng hóa cần vận chuyển

Xác định khối lượng hàng thường xuyên chuyên chở, không chỉ tải trọng tối đa của cẩu.

2. Khối lượng hàng cần nâng

Xác định tải nâng lớn nhất trong thực tế.

3. Khoảng cách nâng

Đo khoảng cách từ tâm quay cẩu đến vị trí cần đặt hàng.

4. Chiều cao cần đạt

Xác định vị trí nâng cao nhất và chiều cao đặt hàng.

5. Chassis lắp cẩu

Tài liệu SCS1516S quy định chassis áp dụng từ 14 tấn trở lên theo khả năng tải; tuy nhiên chassis cụ thể vẫn cần được tính toán về tải trọng, phân bố tải và kết cấu.

6. Điều kiện làm việc

Cần xem xét nền đất, không gian triển khai chân chống, bán kính quay và các vật cản xung quanh.

16. Thông số kỹ thuật nổi bật của SOOSAN SCS1516S

SOOSAN SCS1516S TOP nổi bật với cấu hình:

15.000 kgf / 2 m
→ Sức nâng tối đa theo tài liệu kỹ thuật.

47 tấn.m
→ Mô-men nâng tối đa.

6 đoạn cần
→ Cần ống lồng dạng hộp.

25,42 m
→ Chiều dài cần mở rộng tối đa.

25 m
→ Bán kính làm việc tối đa theo thông số kỹ thuật.

28,5 m
→ Chiều cao đầu cần/sheave tối đa trên mặt đất theo tài liệu.

360° liên tục
→ Phạm vi quay của cẩu.

100 lít/phút – 21,58 MPa
→ Lưu lượng và áp suất định mức của bơm thủy lực.

250 lít
→ Dung tích thùng dầu thủy lực.

17. Kết luận: SOOSAN SCS1516S có gì đáng chú ý?

SOOSAN SCS1516S TOP là mẫu cẩu thủy lực 15 tấn hướng đến những ứng dụng cần khả năng nâng lớn kết hợp với tầm với dài. Cấu hình cần 6 đoạn, mở rộng đến 25,42 m, bán kính làm việc tối đa 25 m, quay 360° liên tục và mô-men nâng tối đa 47 tấn.m giúp SCS1516S có phạm vi ứng dụng rộng trong vận chuyển và nâng hạ chuyên dụng.

Điểm quan trọng nhất khi lựa chọn SCS1516S không phải chỉ là "cẩu 15 tấn", mà là khả năng nâng thực tế tại đúng bán kính và chiều dài cần mà doanh nghiệp thường xuyên sử dụng.

Do đó, trước khi đóng một chiếc xe tải gắn cẩu SCS1516S, khách hàng nên xác định chính xác tải trọng hàng, bán kính nâng, chiều cao nâng, loại chassis và điều kiện làm việc để xây dựng cấu hình an toàn, hiệu quả và phù hợp với nhu cầu khai thác.

Những điểm cần nhớ:

• SOOSAN SCS1516S TOP là cẩu thủy lực gắn xe tải của SOOSAN CEBOTICS – Hàn Quốc.
• Sức nâng tối đa theo tài liệu: 15.000 kgf tại 2 m.
• Mô-men nâng tối đa: 47 tấn.m.
• Cần ống lồng 6 đoạn, dài tối đa 25,42 m.
• Bán kính làm việc: 1,25–25 m.
• Chiều cao đầu cần/sheave trên mặt đất: tối đa 28,5 m.
• Cẩu quay 360° liên tục.
• Chân chống trước mở rộng tối đa 6,35 m, phía sau 5,0 m.
• Bơm thủy lực: 100 lít/phút, áp suất 21,58 MPa.
• Thùng dầu thủy lực: 250 lít.
• Khi tính khả năng nâng phải luôn đối chiếu Rated Load Chart, không lấy sức nâng 15 tấn áp dụng cho mọi bán kính.
