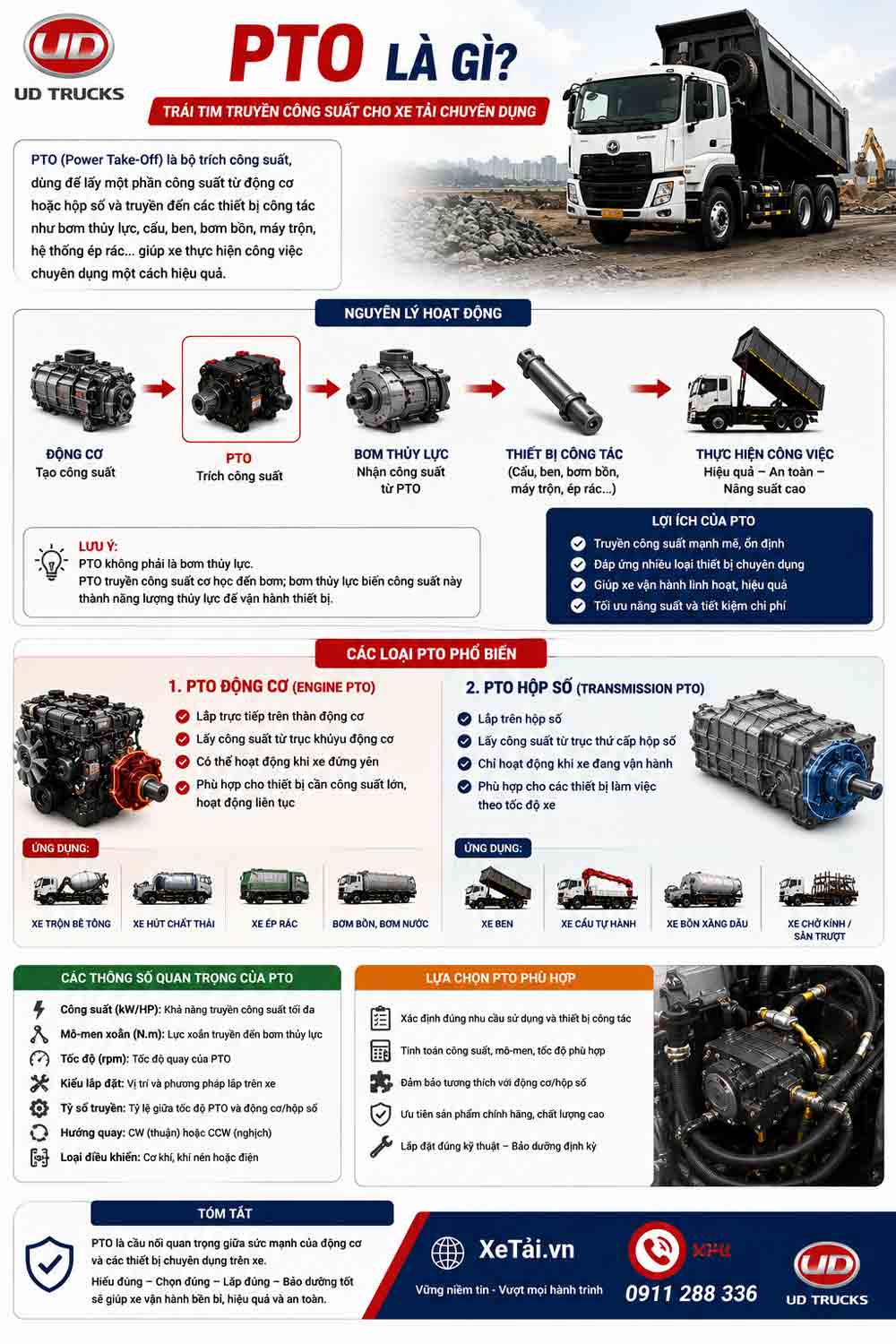

1. PTO là gì?

PTO là viết tắt của Power Take-Off, có thể hiểu là bộ trích công suất.

Trong một chiếc xe tải thông thường, công suất sinh ra từ động cơ chủ yếu được truyền qua hệ thống truyền động để làm quay bánh xe.

Tuy nhiên, đối với xe chuyên dụng, cần một nguồn công suất khác để vận hành thiết bị được lắp phía sau hoặc trên chassis.

Ví dụ:

• Xe ben cần công suất để vận hành bơm thủy lực nâng thùng.
• Xe tải gắn cẩu cần công suất để vận hành bơm thủy lực của cẩu.
• Xe bồn cần công suất cho bơm nạp/xả chất lỏng.
• Xe trộn bê tông cần công suất để vận hành hệ thống trộn.
• Xe ép rác cần công suất cho hệ thống ép và nâng thùng.
• Xe cứu hộ có thể sử dụng PTO để vận hành thiết bị chuyên dụng.

PTO chính là cầu nối giữa nguồn công suất của xe và thiết bị công tác.

Theo tài liệu hướng dẫn của UD Trucks, PTO cho phép lấy năng lượng cơ học từ xe để vận hành các chức năng phụ trợ, chẳng hạn như bơm. UD Trucks cũng cung cấp cả engine-mounted PTO và gearbox/transmission-mounted PTO tùy cấu hình xe.

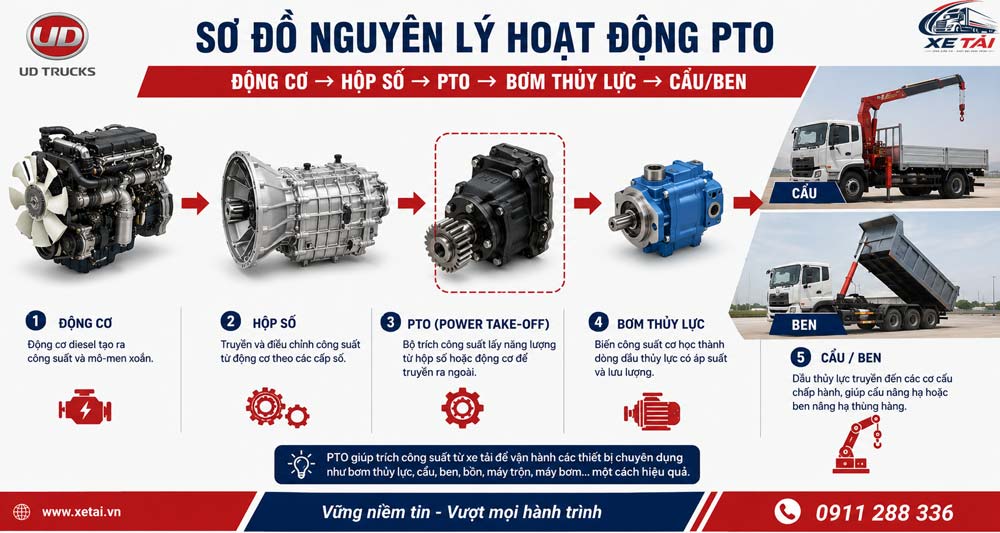

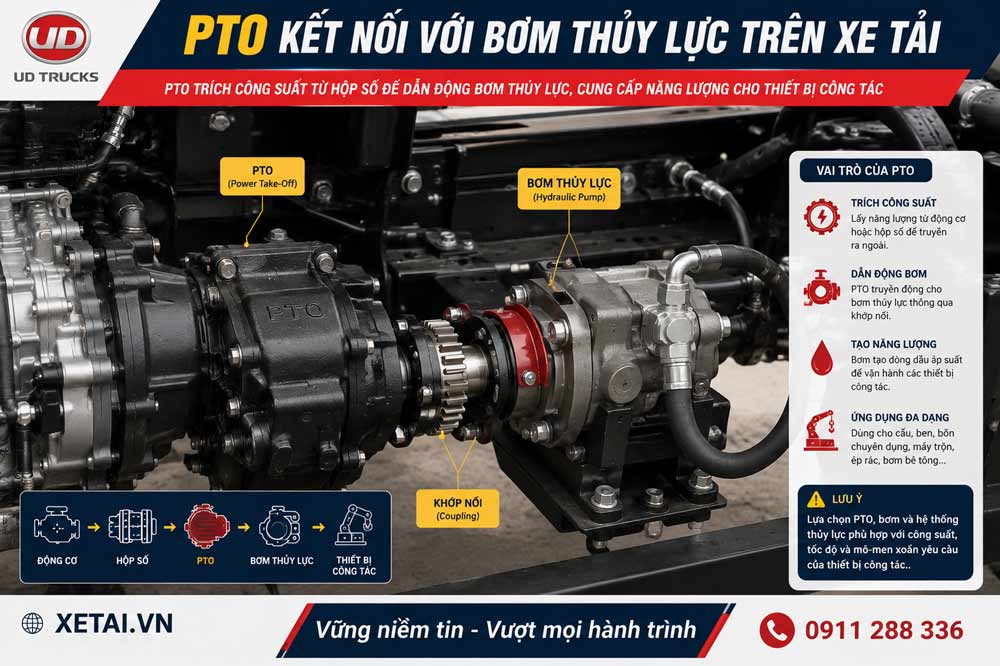

2. PTO hoạt động như thế nào?

Có thể hình dung nguyên lý PTO theo chuỗi đơn giản:

Động cơ → Hộp số/PTO → Trục truyền hoặc khớp nối → Bơm/thiết bị phụ trợ → Tạo ra chuyển động công tác

Ví dụ với một chiếc xe tải gắn cẩu:

Động cơ → Hộp số → PTO → Bơm thủy lực → Dầu thủy lực có áp suất → Van điều khiển → Xi lanh/motor thủy lực → Cẩu hoạt động

Khi người lái kích hoạt PTO, công suất quay được truyền đến thiết bị phụ trợ thay vì chỉ phục vụ việc di chuyển xe.

Nguyên lý cơ bản gồm 5 bước:

Bước 1 – Động cơ tạo công suất

Động cơ diesel tạo ra mô-men xoắn và chuyển động quay.

Bước 2 – PTO nhận công suất

PTO được kết nối với nguồn công suất phù hợp, thường là động cơ hoặc hộp số.

Bước 3 – PTO truyền công suất

Bộ bánh răng/cơ cấu truyền động bên trong PTO truyền chuyển động quay tới đầu ra.

Bước 4 – Thiết bị phụ trợ nhận công suất

Đầu ra PTO có thể kết nối trực tiếp hoặc thông qua khớp nối, trục truyền với:

• Bơm thủy lực
• Bơm nước
• Bơm chân không
• Máy trộn
• Máy nén
• Thiết bị chuyên dụng khác

Bước 5 – Thiết bị thực hiện công việc

Năng lượng cơ học được biến đổi thành chức năng mà xe cần thực hiện.

3. PTO lấy công suất từ đâu?

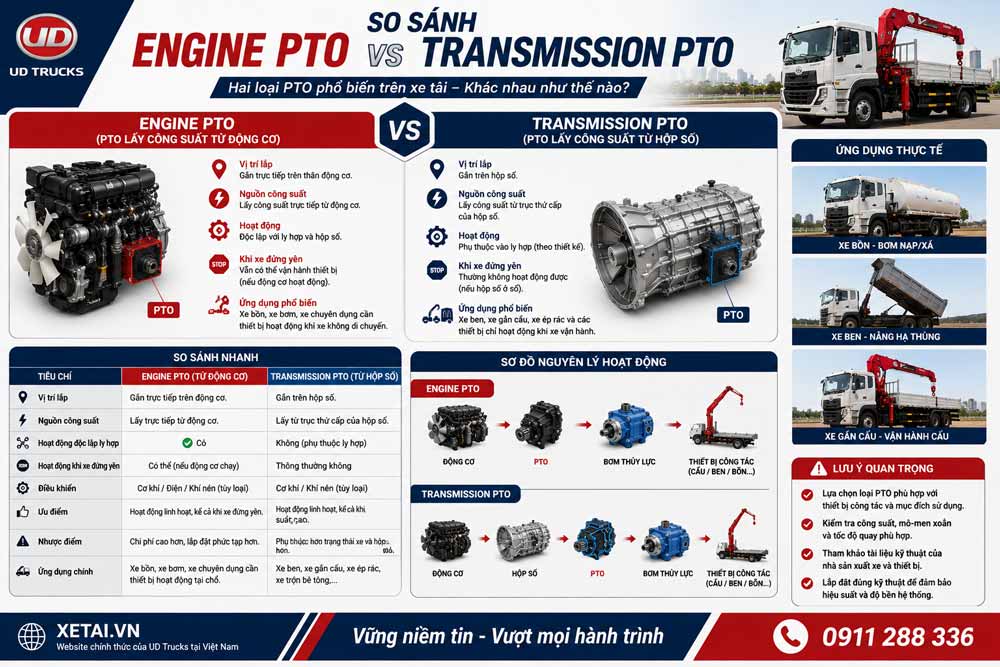

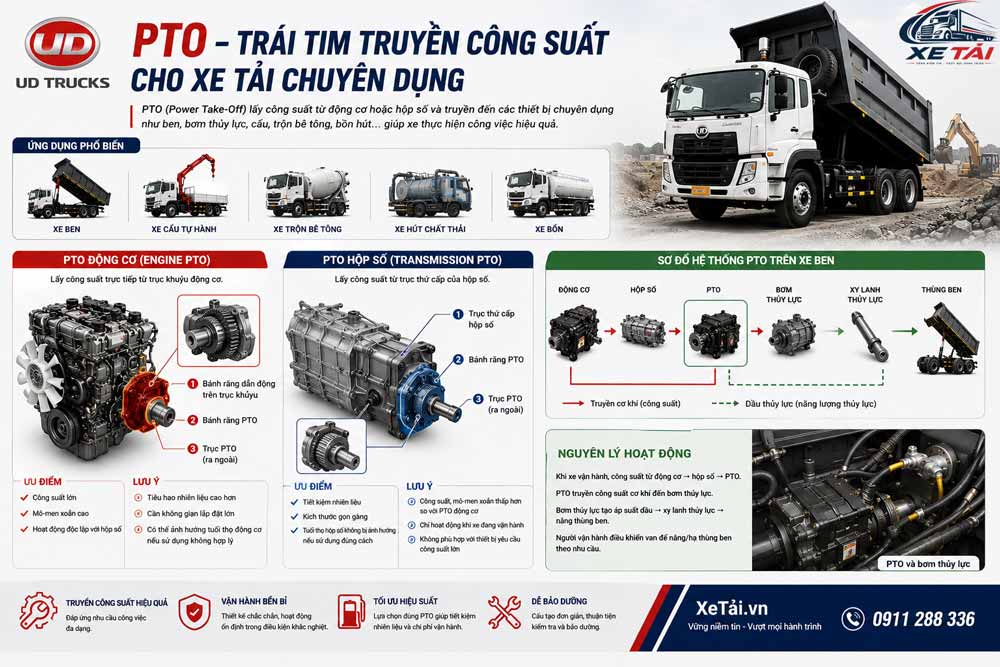

Không phải tất cả PTO đều có cùng vị trí lấy công suất. Về nguyên lý, có thể phân biệt hai nhóm phổ biến.

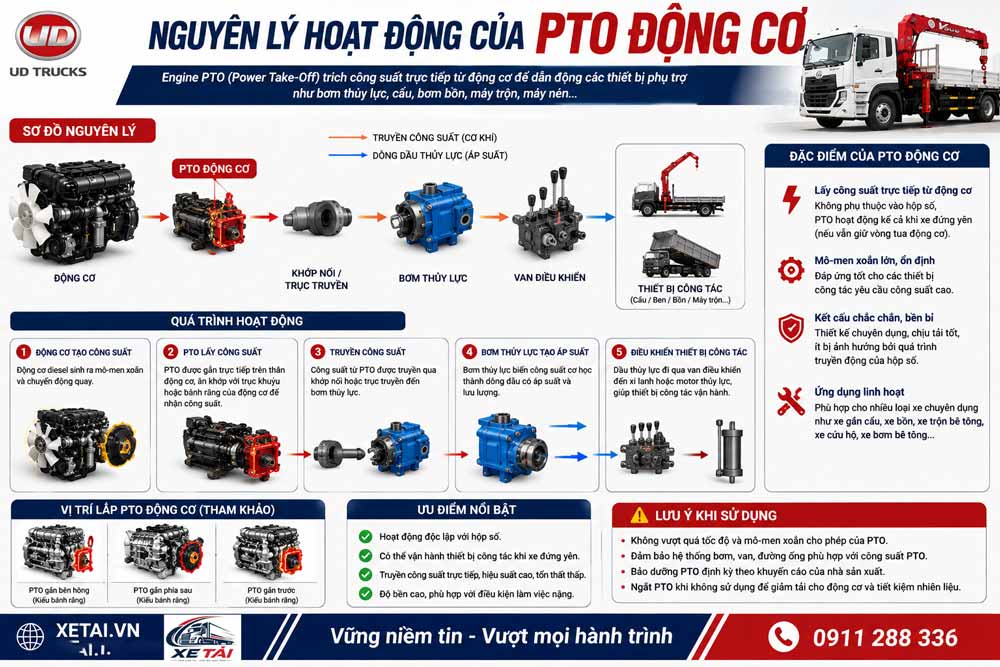

3.1. PTO lấy công suất từ động cơ

Đây là Engine PTO – PTO được dẫn động trực tiếp từ động cơ.

Ưu điểm của kiểu này là có thể cung cấp công suất cho thiết bị phụ trợ mà không nhất thiết phải phụ thuộc vào trạng thái truyền động của hộp số.

UD Trucks hiện công bố tùy chọn engine PTO với đầu nối flange trên một số động cơ GH5E và GH8E của dòng Croner.

Một số động cơ của UD Trucks cũng có tùy chọn engine-driven PTO với khả năng cung cấp mô-men xoắn cao cho thiết bị phụ trợ.

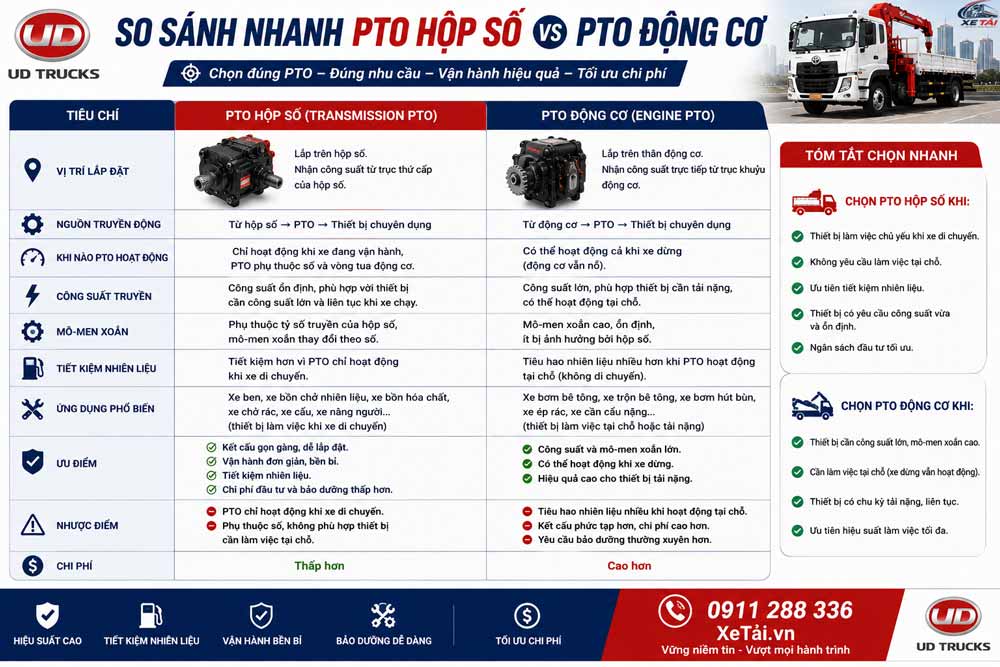

3.2. PTO lấy công suất từ hộp số

Đây là Transmission PTO hoặc Gearbox PTO.

PTO được lắp vào vị trí thiết kế trên hộp số và sử dụng chuyển động quay của hệ thống truyền động để dẫn động thiết bị phụ trợ.

Đây là cấu hình rất phổ biến trên:

• Xe ben
• Xe tải gắn cẩu
• Xe ép rác
• Xe bồn
• Xe chuyên dụng sử dụng bơm thủy lực

Theo tài liệu UD Trucks, engine-mounted PTO là loại độc lập với ly hợp, trong khi gearbox-mounted PTO phụ thuộc vào ly hợp, tùy thiết kế hệ thống.

4. PTO hộp số có nguyên lý hoạt động ra sao?

Với PTO hộp số, có thể hình dung:

Động cơ → Ly hợp → Hộp số → PTO → Bơm thủy lực

Khi PTO chưa được kích hoạt, hệ thống truyền động làm nhiệm vụ chính là truyền công suất tới bánh xe.

Khi PTO được kích hoạt theo đúng điều kiện cho phép, cơ cấu PTO ăn khớp với bánh răng truyền động và đưa công suất ra ngoài để vận hành thiết bị chuyên dụng.

Ở một số hệ thống, việc kích hoạt PTO có thể yêu cầu xe:

• Dừng hoặc ở trạng thái phù hợp.
• Phanh đỗ được kích hoạt.
• Cần số ở vị trí trung gian.
• Động cơ ở tốc độ phù hợp.
• Ly hợp ở trạng thái phù hợp nếu đó là PTO phụ thuộc ly hợp.

Các điều kiện thực tế phụ thuộc vào thiết kế xe, hộp số và hệ thống điều khiển.

Ví dụ, tài liệu vận hành UD Trucks yêu cầu cần số ở N (Neutral) trước khi bật/tắt transmission PTO trên một số cấu hình.

Không nên áp dụng một quy trình kích hoạt PTO chung cho mọi loại xe. Người vận hành phải tuân thủ hướng dẫn của nhà sản xuất xe, PTO và thiết bị chuyên dụng.

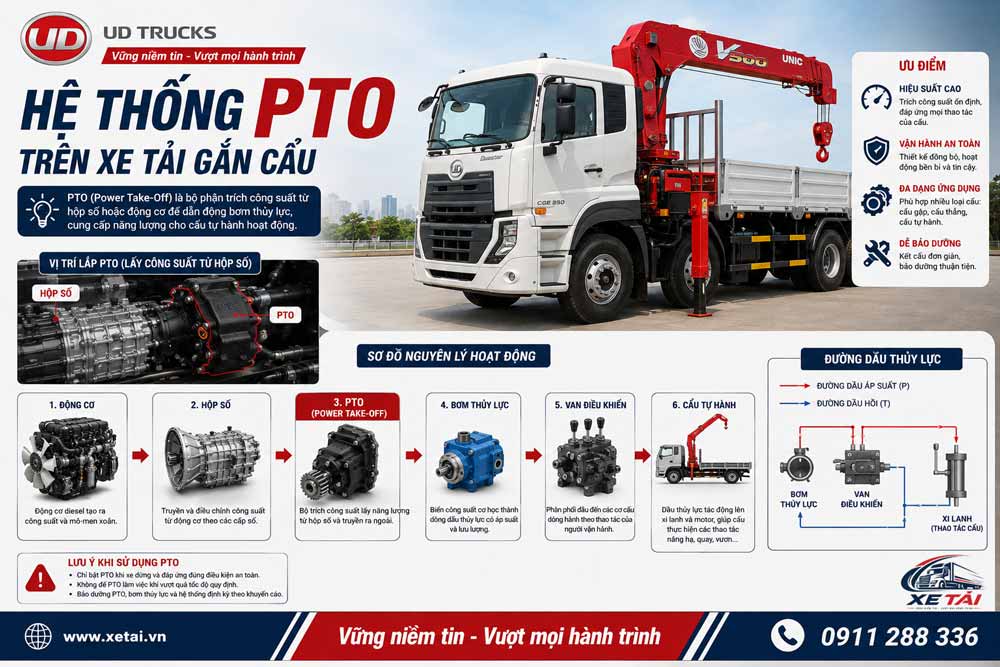

5. PTO trên xe tải gắn cẩu hoạt động như thế nào?

Đây là một trong những ứng dụng dễ hình dung nhất.

Khi cẩu được vận hành:

Động cơ → Hộp số → PTO → Bơm thủy lực → Van phân phối → Cơ cấu chấp hành → Cẩu

PTO truyền công suất quay đến bơm thủy lực.

Bơm biến công suất cơ học thành dòng dầu thủy lực. Dầu được đưa tới hệ thống van điều khiển để tạo chuyển động cho:

• Xi lanh nâng hạ cần.
• Xi lanh thay đổi góc cần.
• Motor quay cẩu.
• Xi lanh chân chống.
• Các cơ cấu thủy lực khác tùy loại cẩu.

Vì vậy, khi lựa chọn PTO cho xe tải gắn cẩu, không thể chỉ quan tâm PTO có lắp vừa hay không. Cần kiểm tra sự phù hợp giữa PTO – bơm thủy lực – hệ thống thủy lực – cẩu – động cơ – hộp số.

6. PTO trên xe ben hoạt động như thế nào?

Với xe ben, PTO thường dẫn động bơm thủy lực.

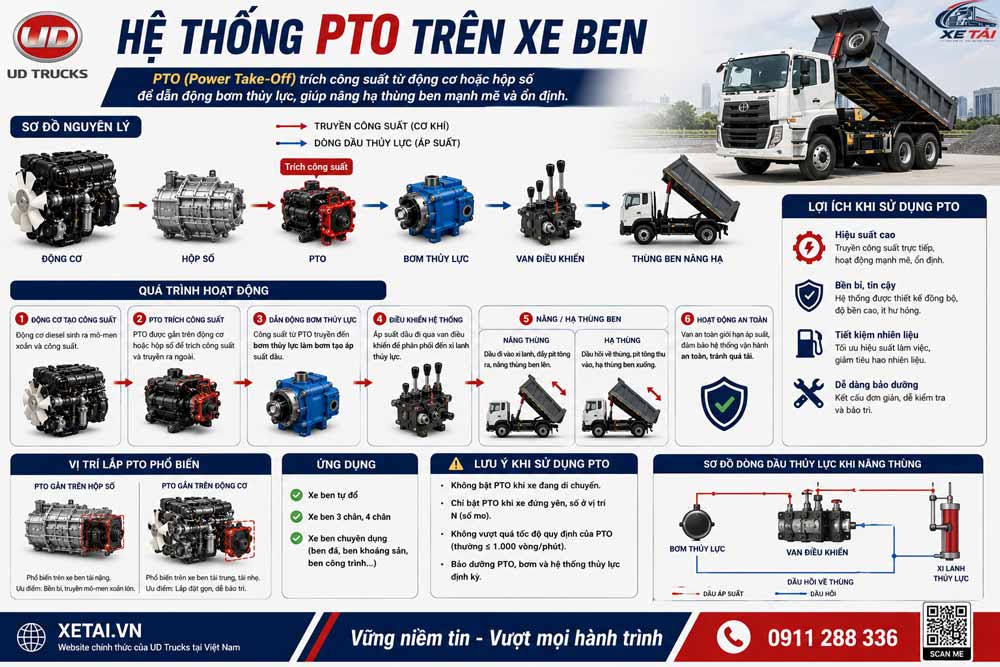

Sơ đồ cơ bản:

Động cơ → Hộp số → PTO → Bơm thủy lực → Van nâng ben → Xi lanh thủy lực → Nâng thùng

Khi kích hoạt hệ thống:

1. PTO truyền công suất tới bơm.
2. Bơm tạo lưu lượng dầu.
3. Dầu thủy lực được đưa qua van điều khiển.
4. Xi lanh thủy lực nhận áp suất dầu.
5. Xi lanh duỗi ra.
6. Thùng ben được nâng lên.

Khi hạ thùng, van điều khiển thay đổi hướng dòng dầu để xi lanh thu về.

7. PTO được sử dụng trên những loại xe nào?

PTO đặc biệt quan trọng đối với các loại xe có thiết bị công tác sử dụng năng lượng từ chính chiếc xe.

UD Trucks cũng định hướng các dòng Quester và Croner cho nhiều cấu hình chuyên dụng như mixer, tipper/dump truck, tanker và concrete pump, với các tùy chọn PTO phục vụ việc tích hợp thiết bị chuyên dụng.

8. PTO có phải là bơm thủy lực không?

Không. Đây là hai bộ phận khác nhau.

Đây là điểm rất dễ nhầm khi tìm hiểu xe chuyên dụng.

PTO

Có nhiệm vụ:

Trích và truyền công suất quay.

Bơm thủy lực

Có nhiệm vụ:

Biến công suất cơ học thành dòng dầu thủy lực để tạo áp suất/lưu lượng cho hệ thống thủy lực.

Có thể hình dung:

Động cơ → PTO → Bơm thủy lực → Hệ thống thủy lực

Vì vậy, PTO và bơm thủy lực thường làm việc cùng nhau nhưng không phải một bộ phận.

9. PTO có làm xe chạy nhanh hơn không?

Không.

PTO không được thiết kế để tăng công suất truyền tới bánh xe.

Chức năng chính của PTO là trích một phần công suất để vận hành thiết bị phụ trợ.

Khi PTO hoạt động, động cơ phải cung cấp năng lượng cho cả:

• Hệ thống truyền động của xe.
• Thiết bị công tác thông qua PTO.

Do đó, việc lựa chọn và sử dụng PTO phải phù hợp với công suất, mô-men xoắn và tốc độ làm việc yêu cầu của thiết bị.

10. PTO có ảnh hưởng đến động cơ và hộp số không?

Có thể, nếu lựa chọn hoặc vận hành không đúng.

PTO tạo thêm tải lên hệ thống truyền động và động cơ.

Một hệ thống PTO phù hợp cần đảm bảo:

• Công suất PTO đáp ứng yêu cầu thiết bị.
• Mô-men xoắn PTO phù hợp.
• Tốc độ quay PTO phù hợp.
• Khả năng chịu tải của hộp số đáp ứng yêu cầu.
• Bơm thủy lực phù hợp với PTO.
• Hệ thống làm mát đáp ứng điều kiện làm việc.
• Hệ thống điều khiển và bảo vệ được thiết lập đúng.

Đặc biệt, không nên chỉ nhìn vào công suất động cơ để chọn PTO.

Một động cơ có công suất lớn không đồng nghĩa mọi loại PTO đều phù hợp với hộp số hoặc thiết bị chuyên dụng.

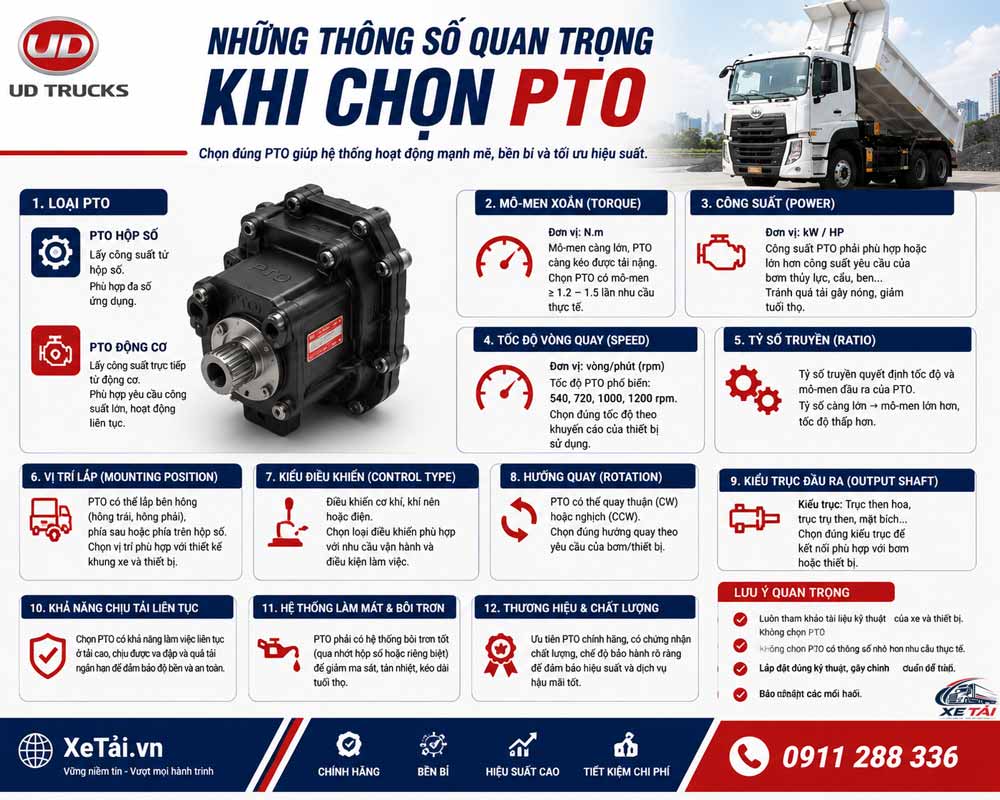

11. Những thông số quan trọng khi chọn PTO

Khi thiết kế xe chuyên dụng, nên kiểm tra ít nhất các thông số sau:

1. Vị trí lắp PTO

PTO phải phù hợp với vị trí và thiết kế của động cơ/hộp số.

2. Tỷ số truyền PTO

Tỷ số truyền ảnh hưởng đến tốc độ quay đầu ra của PTO.

3. Tốc độ quay

Thiết bị phụ trợ có yêu cầu tốc độ quay cụ thể. Nếu tốc độ không phù hợp, thiết bị có thể hoạt động không đúng hoặc bị quá tốc.

4. Mô-men xoắn

PTO phải chịu được mô-men xoắn cần thiết của thiết bị.

5. Công suất

Công suất PTO phải đáp ứng yêu cầu thực tế của bơm hoặc thiết bị.

6. Kiểu kết nối

Có thể sử dụng các dạng kết nối khác nhau như:

• Flange.
• DIN pump connection.
• Trục truyền.
• Khớp nối chuyên dụng.

UD Trucks cho biết một số cấu hình Croner hỗ trợ nhiều lựa chọn PTO và kiểu kết nối bơm như DIN pump connect hoặc flange connector, tùy ứng dụng.

7. Kiểu điều khiển

PTO có thể được điều khiển bằng:

• Cơ khí.
• Khí nén.
• Điện.
• Điện – điện tử.

Cấu hình cụ thể phụ thuộc vào xe và PTO.

12. PTO 1 tốc độ và PTO nhiều tốc độ

Tùy thiết kế, PTO có thể có các đặc tính truyền động khác nhau.

PTO tỷ số truyền cố định phù hợp khi thiết bị yêu cầu tốc độ làm việc tương đối ổn định.

Trong khi đó, những ứng dụng đặc thù có thể cần khả năng điều chỉnh tốc độ thiết bị thông qua tốc độ động cơ hoặc cơ cấu truyền động.

Điểm quan trọng là tốc độ đầu ra PTO phải nằm trong phạm vi mà thiết bị phụ trợ cho phép.

Tài liệu vận hành của UD Trucks cũng cảnh báo không được vượt quá giới hạn tốc độ làm việc của thiết bị dẫn động PTO, vì có thể gây áp suất thủy lực quá cao và làm hư hỏng các bộ phận PTO.

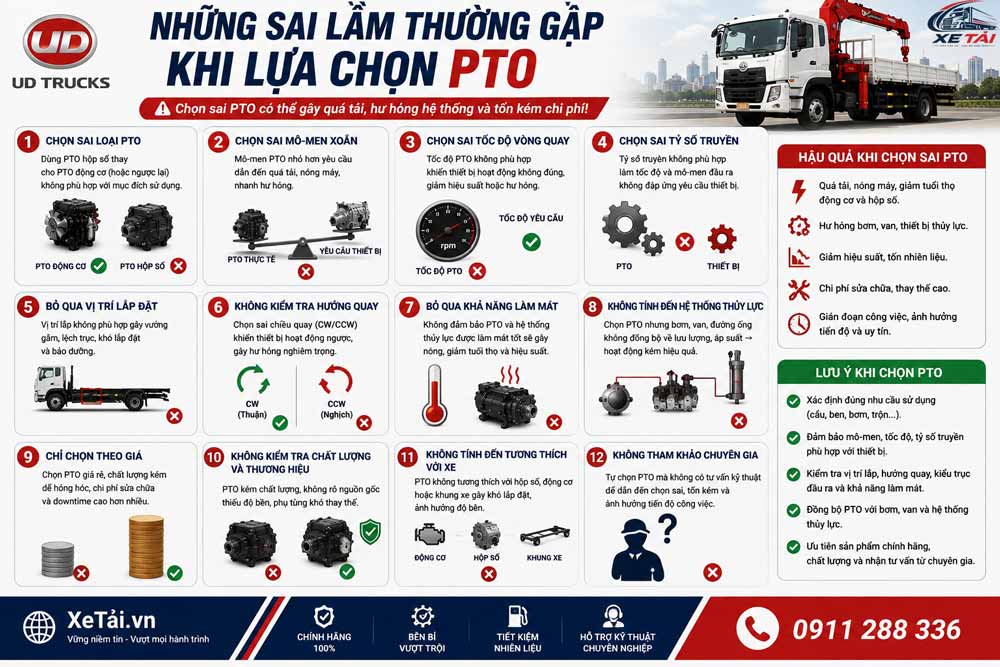

13. Những sai lầm thường gặp khi lựa chọn PTO

Sai lầm 1: Chọn PTO chỉ theo loại xe

Hai xe cùng tải trọng chưa chắc sử dụng cùng một loại PTO.

Cần xét đồng thời động cơ – hộp số – PTO – bơm – thiết bị chuyên dụng.

Sai lầm 2: Chỉ quan tâm công suất động cơ

Ví dụ, động cơ có công suất lớn nhưng PTO, hộp số hoặc bơm không phù hợp thì hệ thống vẫn không thể đạt hiệu quả mong muốn.

Sai lầm 3: Không kiểm tra tốc độ PTO

PTO quay quá nhanh có thể khiến bơm hoặc thiết bị phụ trợ vượt giới hạn làm việc.

PTO quay quá chậm lại có thể không đáp ứng được lưu lượng hoặc năng suất yêu cầu.

Sai lầm 4: Không tính đến mô-men xoắn

Thiết bị có tải lớn thường yêu cầu mô-men xoắn đáng kể.

Nếu PTO không đáp ứng được mô-men xoắn yêu cầu, hệ thống có thể nóng, trượt, rung hoặc hư hỏng.

Sai lầm 5: Lắp PTO sau khi đã hoàn thiện toàn bộ xe

Đây là cách làm tiềm ẩn nhiều rủi ro.

PTO nên được xác định ngay từ giai đoạn thiết kế cấu hình xe và thiết bị chuyên dụng, để đảm bảo khả năng tương thích.

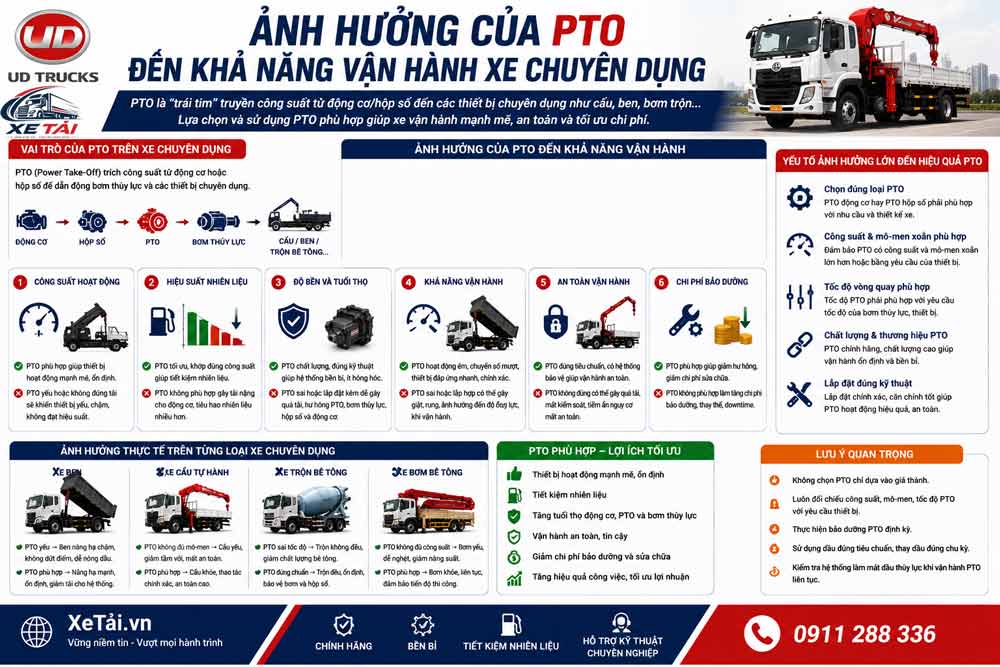

14. PTO ảnh hưởng thế nào đến khả năng vận hành xe chuyên dụng?

Một hệ thống PTO được thiết kế đúng giúp:

Tăng hiệu quả làm việc

Thiết bị chuyên dụng nhận được nguồn công suất phù hợp.

Tăng độ ổn định

PTO, bơm và hệ thống thủy lực làm việc trong giới hạn thiết kế.

Giảm nguy cơ hư hỏng

Hạn chế tình trạng quá tải, quá tốc hoặc vận hành sai thông số.

Tối ưu chi phí vận hành

Thiết bị hoạt động hiệu quả hơn và giảm các sự cố không đáng có.

Tăng tính đa dụng của chassis

Một chassis xe tải có thể trở thành xe ben, xe cẩu, xe bồn, xe ép rác, xe chuyên dụng… khi được thiết kế và tích hợp đúng.

Đây cũng là lý do PTO có vai trò quan trọng trong quá trình bodybuilding – đóng thùng và tích hợp thiết bị chuyên dụng.

15. PTO trên xe UD Trucks

UD Trucks thiết kế chassis với khả năng tích hợp nhiều loại thùng và thiết bị chuyên dụng.

Đối với Quester, UD Trucks cho biết dòng xe này được thiết kế để thuận lợi cho việc tích hợp thùng/thiết bị chuyên dụng và có các tùy chọn PTO phù hợp với từng ứng dụng. Một số loại xe phổ biến có PTO động cơ khi nhập về Việt Nam là 6x4 CWE350 và 8x4 CGE350 dùng để đóng ép rác.

Ở dòng Croner, UD Trucks cung cấp các lựa chọn engine PTO và transmission PTO tùy cấu hình, đồng thời hỗ trợ các kiểu kết nối phù hợp với yêu cầu của thiết bị chuyên dụng.

Điều này đặc biệt quan trọng khi cấu hình:

• UD Trucks xe tải gắn cẩu.
• UD Trucks xe ben.
• UD Trucks xe bồn.
• UD Trucks xe trộn.
• UD Trucks xe chuyên dụng.

Lưu ý: PTO, tỷ số truyền, kiểu lắp và khả năng tải phải được xác định theo đúng model chassis, động cơ, hộp số và thiết bị chuyên dụng. Không nên suy rộng thông số PTO của một cấu hình sang cấu hình khác.

16. Quy trình lựa chọn PTO cho xe tải chuyên dụng

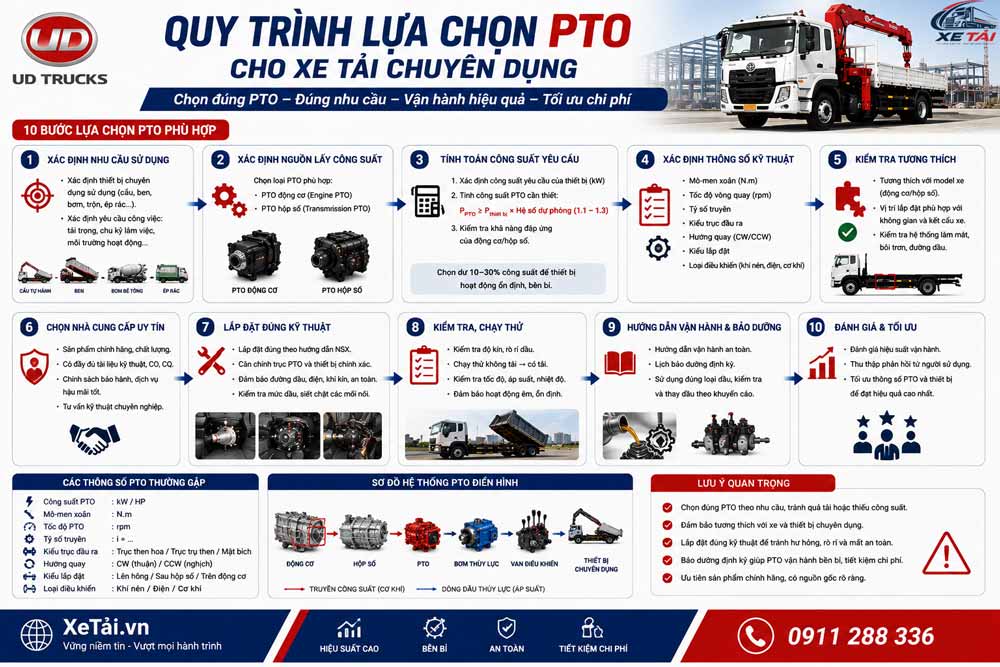

Một quy trình thực tế có thể thực hiện theo 7 bước:

Bước 1: Xác định thiết bị cần dẫn động

Ví dụ: cẩu, ben, bơm bồn, máy trộn, ép rác…

Bước 2: Xác định công suất yêu cầu

Thiết bị cần bao nhiêu công suất?

Bước 3: Xác định mô-men xoắn

Thiết bị yêu cầu mô-men xoắn bao nhiêu?

Bước 4: Xác định tốc độ làm việc

Bơm hoặc thiết bị yêu cầu bao nhiêu vòng/phút?

Bước 5: Kiểm tra động cơ và hộp số

Xác định xe có hỗ trợ loại PTO cần thiết hay không.

Bước 6: Chọn PTO và bơm phù hợp

Kiểm tra khả năng tương thích về:

công suất + mô-men xoắn + tốc độ + kiểu kết nối + vị trí lắp.

Bước 7: Kiểm tra toàn bộ hệ thống sau khi lắp

Đảm bảo PTO, bơm, đường ống, van, thiết bị công tác và hệ thống điều khiển hoạt động trong giới hạn thiết kế.

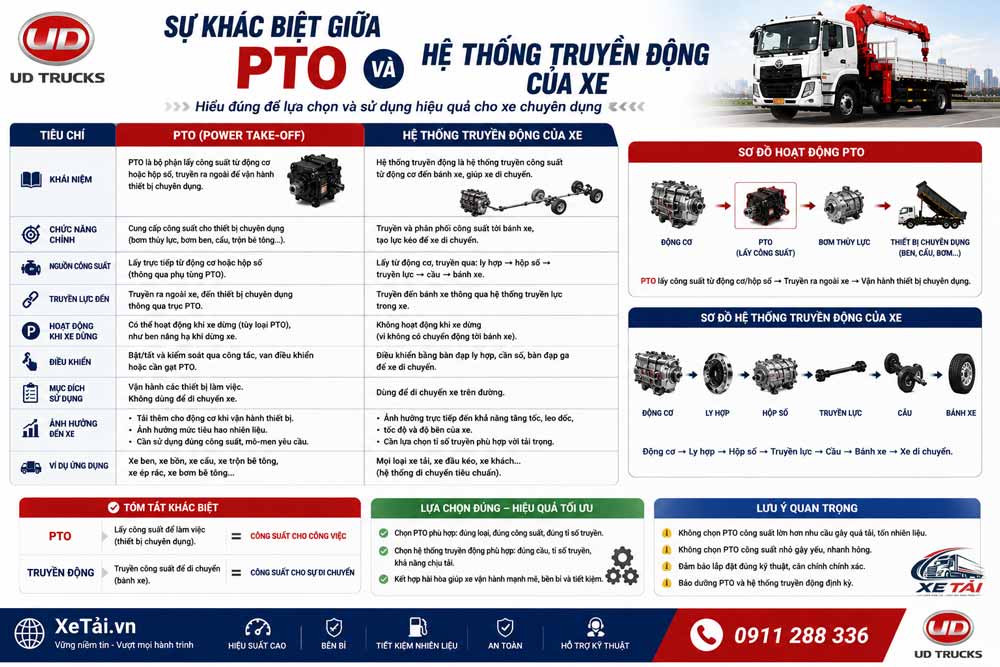

17. PTO khác gì với hệ thống truyền động của xe?

Đây là cách phân biệt đơn giản:

Có thể nhớ ngắn gọn:

Động cơ tạo năng lượng – PTO lấy năng lượng – bơm chuyển đổi năng lượng – thiết bị thực hiện công việc.

19. Kết luận

PTO là một bộ phận nhỏ nhưng có vai trò rất lớn trên xe tải chuyên dụng.

Nếu động cơ là “trái tim” tạo ra công suất, thì PTO có thể được xem như “cánh cửa” đưa nguồn công suất đó tới thiết bị công tác.

Một hệ thống PTO tốt không đơn giản là “lắp được vào xe”, mà phải được tính toán đồng bộ giữa:

Động cơ → Hộp số → PTO → Bơm → Hệ thống thủy lực → Thiết bị chuyên dụng.

Đặc biệt với xe gắn cẩu, xe ben, xe bồn, xe trộn hoặc các loại xe chuyên dụng, việc lựa chọn PTO ngay từ đầu sẽ giúp đảm bảo hiệu suất, độ bền và khả năng khai thác lâu dài.

Khi cấu hình xe, hãy xác định thiết bị cần làm việc trước, sau đó mới lựa chọn PTO và hệ thống truyền động phù hợp.

Tóm tắt nội dung: 7 điều cần nhớ về PTO

1. PTO = Power Take-Off = bộ trích công suất.
2. PTO dùng để lấy công suất từ động cơ hoặc hộp số.
3. PTO thường dẫn động bơm thủy lực hoặc thiết bị chuyên dụng.
4. PTO không phải là bơm thủy lực.
5. Có thể gặp engine PTO và transmission/gearbox PTO.
6. Khi chọn PTO phải kiểm tra tốc độ, mô-men xoắn, công suất và khả năng tương thích.
7. Với xe chuyên dụng, PTO cần được tính toán đồng bộ ngay từ giai đoạn thiết kế chassis và đóng thùng.

Bạn đang cần cấu hình xe tải gắn cẩu, xe ben, xe bồn hoặc xe chuyên dụng?

Đừng chỉ chọn theo tải trọng hay công suất động cơ. Hãy xác định đúng PTO – bơm – hệ thống thủy lực – thiết bị công tác để chiếc xe phát huy tối đa hiệu quả đầu tư.

XeTải.vn – Vững niềm tin - Vượt mọi hành trình

📞 Hotline: 0911 288 336

Thông số và khả năng trang bị PTO có thể khác nhau theo model, động cơ, hộp số và thị trường. Khi cấu hình xe thực tế, cần đối chiếu tài liệu kỹ thuật của nhà sản xuất và nhà cung cấp thiết bị chuyên dụng.

18. Câu hỏi thường gặp về PTO

PTO là viết tắt của từ gì?

PTO là viết tắt của Power Take-Off, nghĩa là bộ trích công suất.

PTO trên xe tải dùng để làm gì?

PTO dùng để lấy công suất từ động cơ hoặc hệ thống truyền động nhằm vận hành các thiết bị phụ trợ như bơm thủy lực, cẩu, ben, bơm bồn, máy trộn và các thiết bị chuyên dụng.

PTO có phải là bơm thủy lực không?

Không. PTO có nhiệm vụ trích và truyền công suất, còn bơm thủy lực biến công suất cơ học thành năng lượng thủy lực.

Xe tải nào cần PTO?

Các loại xe có thiết bị công tác cần sử dụng công suất từ xe thường cần PTO, chẳng hạn xe ben, xe cẩu, xe bồn, xe trộn, xe ép rác và nhiều loại xe chuyên dụng khác.

PTO lấy công suất từ đâu?

Tùy cấu hình, PTO có thể lấy công suất từ động cơ hoặc hộp số.

PTO có làm xe mạnh hơn không?

Không. PTO không nhằm tăng khả năng kéo của xe mà dùng để cung cấp công suất cho thiết bị phụ trợ.

PTO có cần thiết cho xe tải gắn cẩu không?

Thông thường, nếu cẩu sử dụng bơm thủy lực được dẫn động từ động cơ xe thì cần một hệ thống trích công suất phù hợp, thường gồm PTO và bơm thủy lực.

Có thể lắp bất kỳ PTO nào cho xe tải không?

Không. PTO phải tương thích với động cơ, hộp số, vị trí lắp, tỷ số truyền, tốc độ, mô-men xoắn, bơm và thiết bị chuyên dụng.
