Cấu tạo thùng ép rác chi tiết từ A-Z: Nguyên lý hoạt động và các bộ phận quan trọng

Thùng ép rác thường gồm thân thùng chứa, phễu nạp, cơ cấu bàn ép/lưỡi ép, hệ thống dẫn hướng, xi lanh thủy lực, bơm thủy lực, van điều khiển, cửa sau, tấm đẩy xả rác, hệ thống thu gom nước rỉ và khung phụ. Các cụm này phối hợp để thực hiện chu trình nạp – ép – chứa – xả rác.

Thùng ép rác là phần chuyên dùng quyết định trực tiếp đến khả năng thu gom, nén, chứa và xả rác của xe ép rác. Khác với thùng chở rác thông thường, thùng ép rác được tích hợp phễu nạp, cơ cấu ép, hệ thống thủy lực, tấm đẩy xả rác và hệ thống thu gom nước rỉ, tạo thành một hệ thống cơ khí – thủy lực hoạt động liên hoàn.

Việc hiểu rõ cấu tạo thùng ép rác giúp doanh nghiệp lựa chọn đúng loại thùng theo nhu cầu khai thác, đánh giá chất lượng khi đóng mới và chủ động hơn trong quá trình bảo dưỡng, sửa chữa.

Lưu ý: Cấu tạo thực tế có thể khác nhau tùy thiết kế của nhà sản xuất thùng, dung tích thùng, kiểu nạp rác và chassis sử dụng. Bài viết dưới đây tập trung vào cấu trúc phổ biến của xe ép rác nạp phía sau (rear-loader compactor).

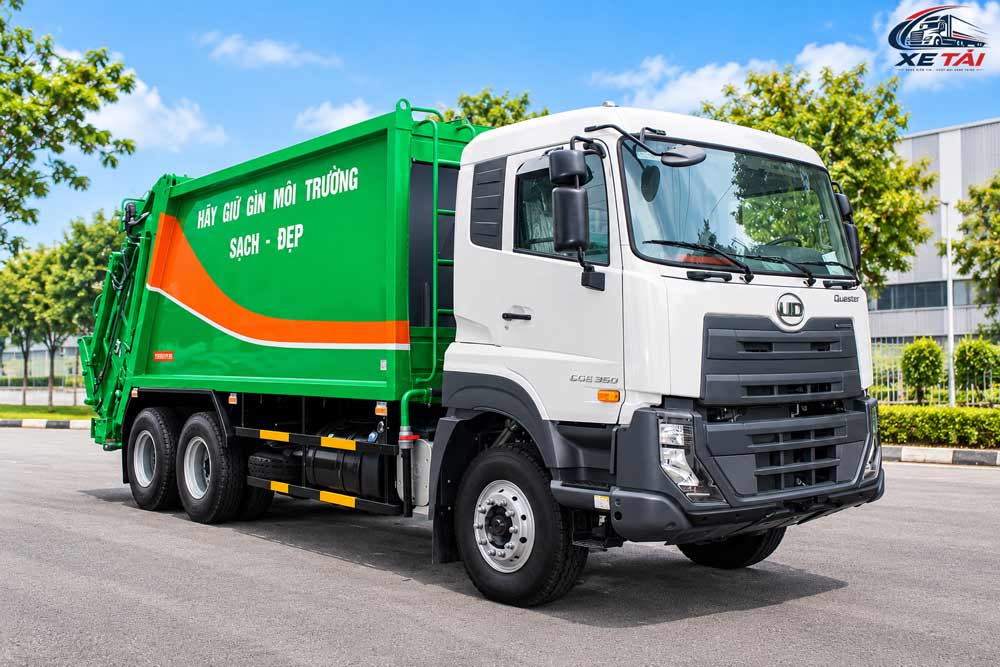

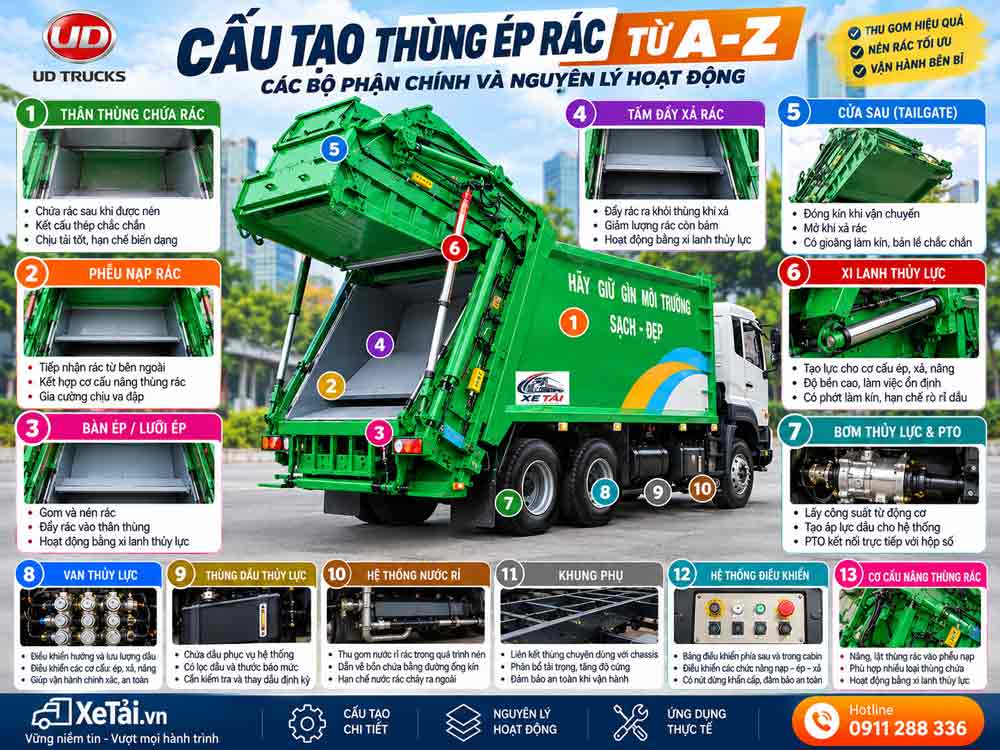

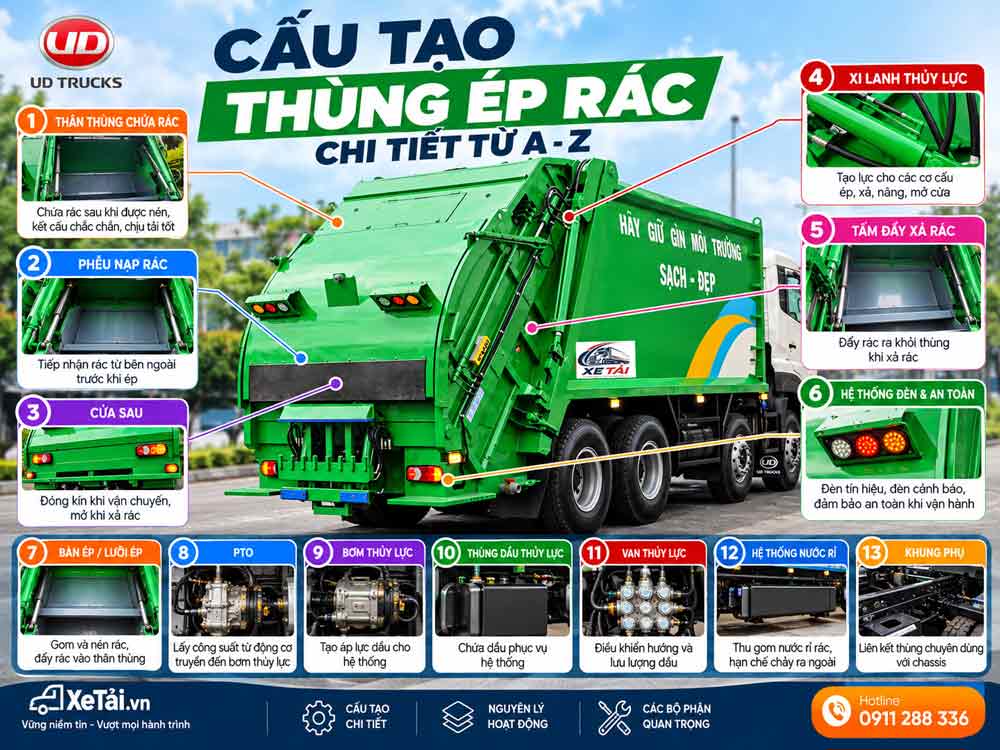

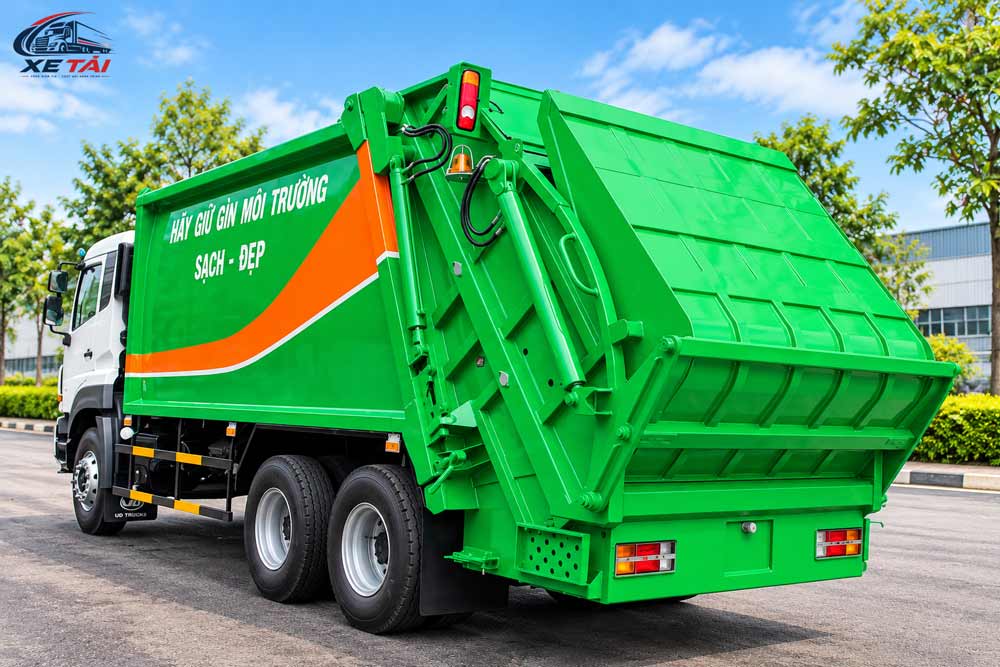

1. Thùng ép rác gồm những bộ phận nào?

Về tổng thể, một bộ thùng ép rác thường gồm các cụm chính:

Các tài liệu kỹ thuật về xe ép rác nạp sau cũng thường mô tả các cụm như body, hopper, tailgate, compaction plate, discharge/ejector plate và các cơ cấu nâng là những bộ phận cốt lõi của thùng chuyên dùng.

2. Thân thùng chứa rác – khoang chứa chính

Đây là phần có thể tích lớn nhất của thùng ép rác, được bố trí phía sau cabin và có nhiệm vụ chứa lượng rác đã được nén.

Cấu tạo

Thân thùng thường bao gồm:

• Vách bên trái và bên phải.
• Vách đáy.
• Vách nóc.
• Vách trước.
• Các gân tăng cứng.
• Khung kết cấu bên trong.
• Hệ thống liên kết với khung phụ chassis.

Do phải làm việc với rác có tính chất hỗn hợp, độ ẩm và tải trọng thay đổi liên tục, kết cấu thân thùng phải bảo đảm độ cứng và khả năng chịu tải phù hợp với thiết kế.

Một số thiết kế sử dụng vách cong hoặc kết cấu được gia cường để hạn chế biến dạng trong quá trình nạp và nén rác.

Vai trò của thân thùng

Thân thùng không chỉ đơn giản là “khoang chứa”. Nó còn phải:

Chứa rác → chịu tác động khi ép → hạn chế rác tràn ra ngoài → phối hợp với tấm đẩy để xả rác.

3. Phễu nạp rác – nơi tiếp nhận rác đầu tiên

Phễu nạp rác (hopper) được đặt ở phía sau thùng.

Đây là vị trí rác được đưa vào trước khi cơ cấu ép bắt đầu chu trình.

Tùy thiết kế, phễu nạp có thể kết hợp với:

• Cụm nâng thùng rác.
• Càng gắp thùng.
• Cơ cấu lật thùng.
• Bàn hứng rác.
• Bàn ép/lưỡi ép.
• Các tấm hướng dòng rác.

Khu vực này chịu tác động mạnh từ rác được đổ vào nên kết cấu cần được gia cường phù hợp.

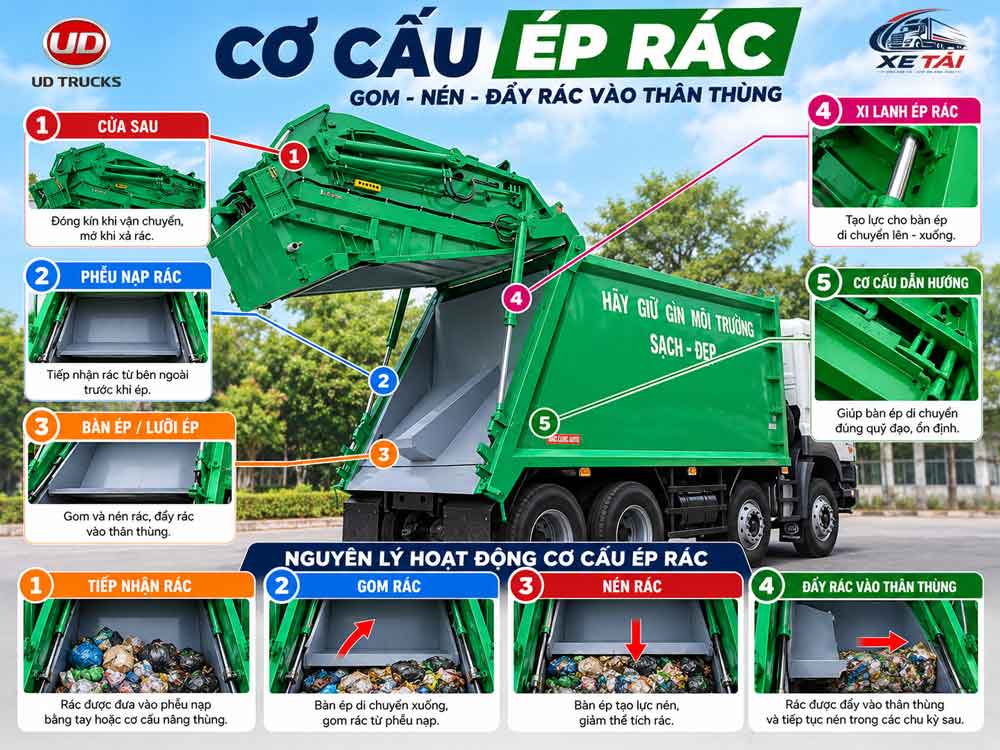

4. Bàn ép và lưỡi ép – “trái tim” của thùng ép rác

Đây là nhóm chi tiết quan trọng nhất trong quá trình nén rác.

Tùy thiết kế, cơ cấu ép có thể sử dụng bàn ép, lưỡi ép, tấm ép hoặc tổ hợp nhiều chuyển động thủy lực.

Thông thường, hệ thống phải thực hiện hai nhiệm vụ:

Gom rác từ phễu nạp → đẩy rác vào thân thùng → tạo lực nén để giảm thể tích.

Một số cấu trúc sử dụng các cơ cấu chuyển động theo quỹ đạo được dẫn hướng nhằm đưa rác từ khu vực nạp vào khoang chứa. Các tài liệu kỹ thuật về xe ép rác cũng mô tả compaction plate và hệ thống guide rail là những thành phần quan trọng để thực hiện chuyển động ép ổn định.

5. Cơ cấu dẫn hướng bàn ép

Bàn ép không thể chuyển động tự do mà cần một hệ thống dẫn hướng.

Cơ cấu này có nhiệm vụ:

• Giữ bàn ép đi đúng quỹ đạo.
• Hạn chế rung lắc.
• Phân bổ lực hợp lý.
• Giảm ma sát.
• Hạn chế tình trạng kẹt cơ cấu.

Tùy thiết kế, nhà sản xuất có thể sử dụng ray dẫn hướng, con trượt, bản mã, bạc lót hoặc các bề mặt trượt chuyên dụng.

Đây cũng là khu vực cần được kiểm tra định kỳ bởi hao mòn dẫn hướng có thể khiến cơ cấu ép hoạt động không chính xác.

6. Xi lanh thủy lực – bộ phận tạo lực

Các xi lanh thủy lực biến áp suất dầu thành lực cơ học để thực hiện chuyển động.

Một thùng ép rác có thể sử dụng nhiều xi lanh với những nhiệm vụ khác nhau:

Xi lanh cơ cấu ép

Điều khiển bàn ép hoặc lưỡi ép.

Xi lanh cơ cấu trượt

Điều khiển chuyển động trước – sau của một số bộ phận trong chu trình ép.

Xi lanh cửa sau

Dùng để đóng, mở hoặc nâng hạ cụm cửa sau tùy thiết kế.

Xi lanh tấm đẩy

Điều khiển tấm đẩy xả rác bên trong khoang chứa.

Xi lanh nâng thùng rác

Đối với xe có trang bị cơ cấu nâng thùng chứa, các xi lanh này đảm nhận việc nâng và lật thùng.

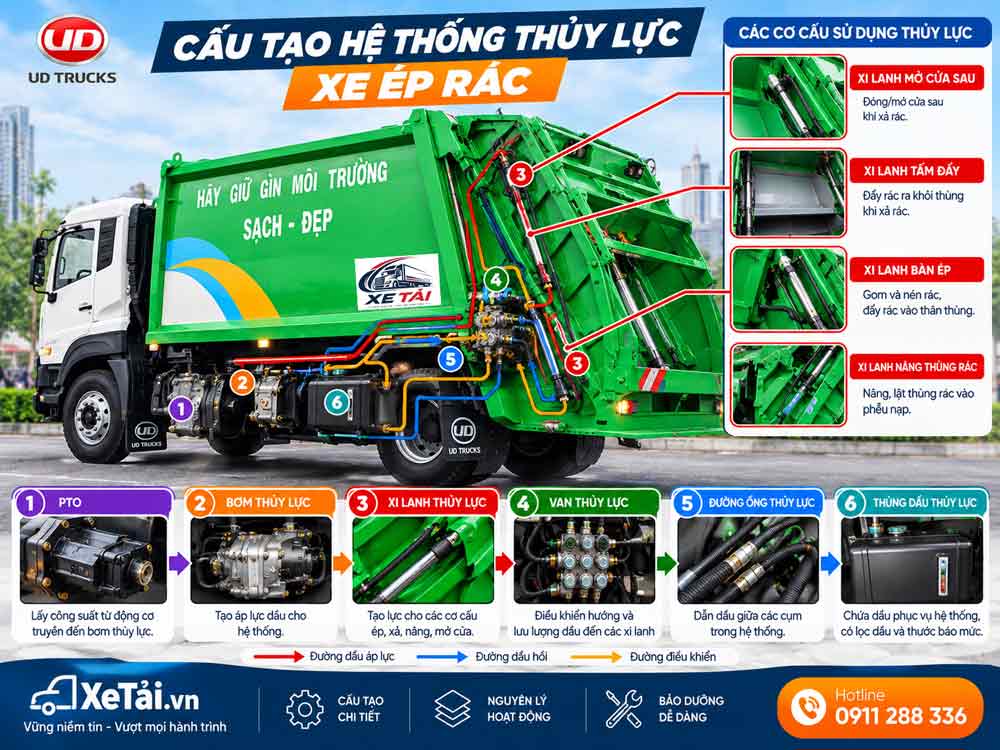

Một hệ thống thủy lực điển hình gồm bơm, xi lanh, van điều khiển, đường ống/ống tuy-ô, thùng dầu và lọc dầu.

7. Bơm thủy lực – nguồn năng lượng cho thùng ép

Bơm thủy lực tạo ra dòng dầu để cung cấp năng lượng cho các cơ cấu chuyên dùng.

Trên xe ép rác truyền thống, hệ thống chuyên dùng thường lấy công suất từ động cơ thông qua PTO (Power Take-Off) và truyền tới bơm thủy lực. Một số thiết kế khác có thể sử dụng giải pháp cung cấp năng lượng riêng cho hệ thống thủy lực.

Có thể hình dung dòng truyền động như sau:

Động cơ chassis → PTO → bơm thủy lực → dầu thủy lực → van điều khiển → xi lanh → cơ cấu ép/nâng/xả.

8. PTO – cầu nối giữa chassis và hệ thống chuyên dùng

PTO là bộ phận lấy công suất từ hệ truyền động của xe để cung cấp cho thiết bị chuyên dùng.

Đối với xe ép rác, PTO giúp truyền công suất tới bơm thủy lực.

Đây là một chi tiết nhỏ nhưng đóng vai trò rất quan trọng vì nếu lựa chọn hoặc lắp đặt không phù hợp có thể ảnh hưởng tới khả năng vận hành của toàn bộ hệ thống thủy lực.

9. Van thủy lực – “bộ não” phân phối dòng dầu

Bơm thủy lực tạo ra dòng dầu nhưng để từng cơ cấu hoạt động đúng trình tự cần có hệ thống van điều khiển.

Van có nhiệm vụ:

• Điều khiển hướng dòng dầu.
• Điều khiển xi lanh nào hoạt động.
• Điều chỉnh lưu lượng.
• Điều khiển trình tự chuyển động.
• Hỗ trợ kiểm soát áp suất trong hệ thống.

Nhờ hệ thống van, người vận hành có thể thực hiện các thao tác như:

Nạp rác → ép rác → dừng ép → hoàn thành chu kỳ → xả rác.

10. Thùng dầu thủy lực

Thùng dầu là nơi chứa dầu cung cấp cho hệ thống thủy lực.

Thông thường một cụm thùng dầu có thể đi kèm:

• Nắp châm dầu.
• Lọc dầu.
• Đường hút.
• Đường hồi.
• Thước kiểm tra mức dầu.
• Cửa vệ sinh hoặc bảo dưỡng tùy thiết kế.

Chất lượng và độ sạch của dầu ảnh hưởng trực tiếp đến tuổi thọ của bơm, van và xi lanh. Hệ thống thủy lực cần được kiểm tra định kỳ để phát hiện rò rỉ và tình trạng dầu, lọc.

11. Ống tuy-ô và đường ống thủy lực

Dầu từ bơm cần được dẫn tới các van và xi lanh thông qua hệ thống ống.

Có thể chia thành:

Đường ống cứng: thường được sử dụng ở những vị trí cố định.

Ống thủy lực mềm: thường được sử dụng tại các vị trí có chuyển động.

Các điểm cần đặc biệt lưu ý gồm:

• Mối nối.
• Co nối.
• Đầu fitting.
• Vị trí gần khớp chuyển động.
• Những đoạn dễ bị cọ xát.

Rò rỉ dầu không chỉ gây thất thoát dầu mà còn làm giảm hiệu suất vận hành và có thể ảnh hưởng đến an toàn khi thiết bị đang hoạt động.

12. Cửa sau – Tailgate

Cửa sau nằm ở cuối thùng và có nhiệm vụ:

Đóng kín khoang chứa khi xe vận chuyển → mở khi thực hiện xả rác.

Cửa sau thường được thiết kế với kết cấu khung thép gia cường để chịu tác động của quá trình nạp và ép.

Tùy thiết kế, cửa có thể kết hợp với:

• Xi lanh nâng cửa.
• Cụm khóa.
• Gioăng kín.
• Hệ thống bản lề.
• Các đường ống thủy lực.

13. Gioăng và hệ thống làm kín

Một vấn đề đặc trưng của xe ép rác là nước rỉ rác (leachate).

Rác sinh hoạt thường chứa độ ẩm cao. Khi bị nén, nước có thể bị tách ra và chảy xuống khu vực đáy phễu hoặc thân thùng.

Vì vậy, hệ thống làm kín ở cửa sau, các vị trí ghép nối và khu vực thu gom nước rỉ có vai trò quan trọng trong việc hạn chế nước rác chảy ra ngoài.

Các nhà sản xuất thùng ép rác cũng đặc biệt chú ý đến tailgate seal và hệ thống thu gom nước rỉ trong thiết kế chuyên dùng.

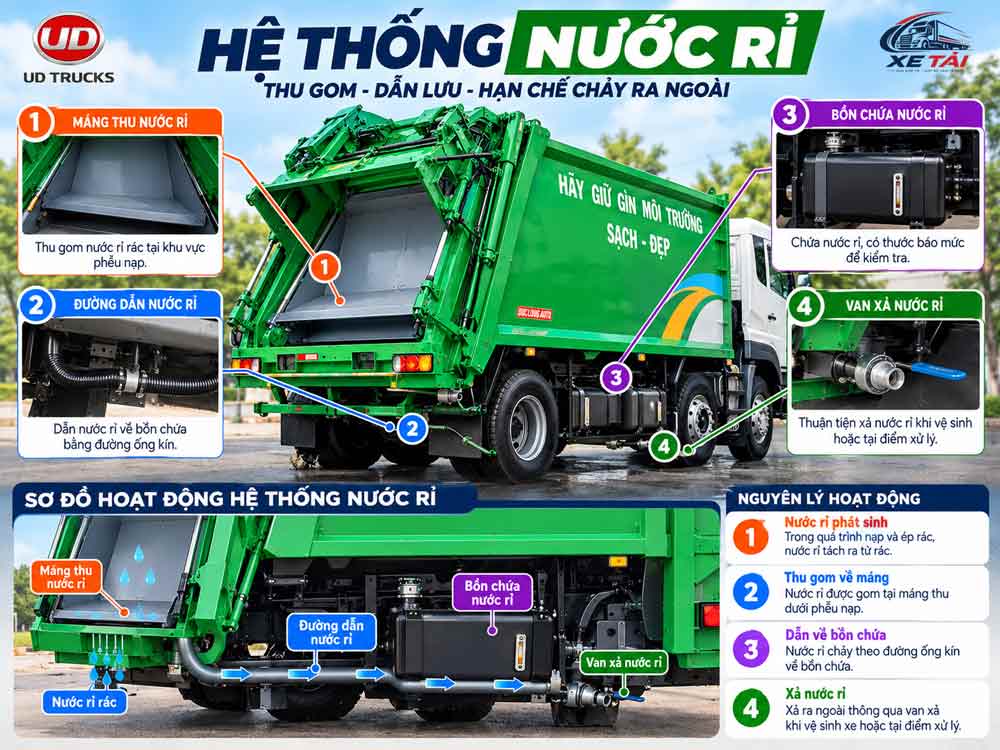

14. Hệ thống thu gom nước rỉ rác

Đây là một chi tiết rất đáng quan tâm nhưng thường bị bỏ qua khi đánh giá thùng ép rác.

Trong quá trình:

Nạp rác → ép rác → tiếp tục nén

nước có thể bị tách khỏi rác.

Hệ thống thu gom nước rỉ có nhiệm vụ:

• Hứng nước rỉ.
• Dẫn nước về vị trí chứa.
• Hạn chế nước chảy xuống mặt đường.
• Hỗ trợ vệ sinh xe.

Một thiết kế điển hình có thể bố trí khoang/bồn chứa nước rỉ phía dưới khu vực phễu nạp.

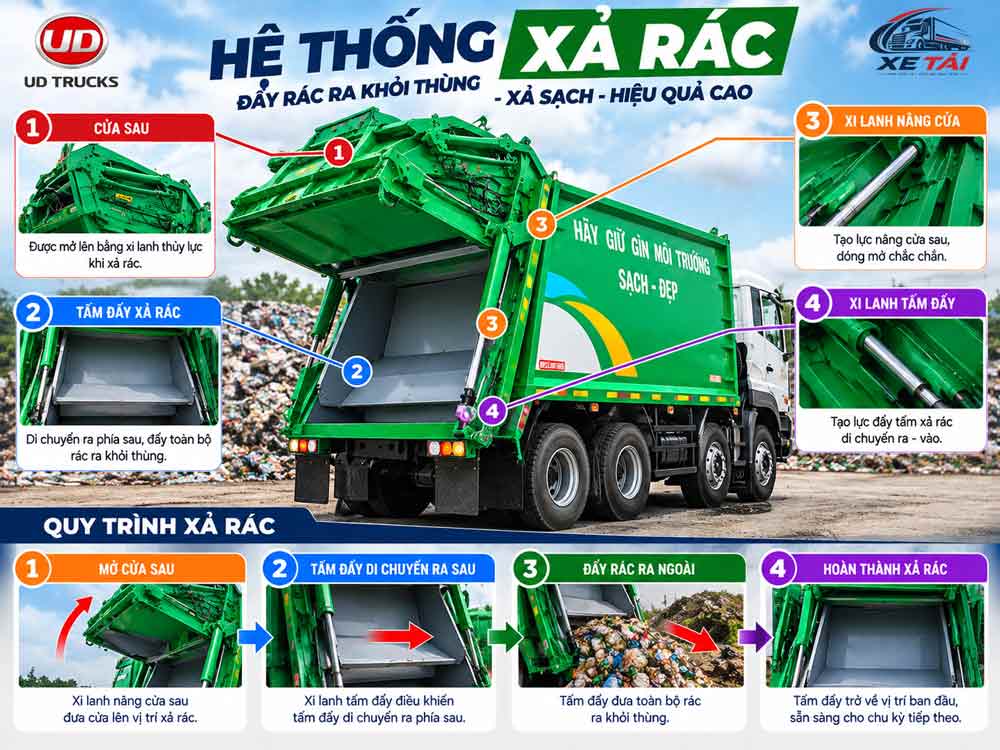

15. Tấm đẩy xả rác – Discharge/Ejector Plate

Sau khi thu gom, rác được nén và chứa trong thân thùng.

Khi đến điểm xử lý, thùng cần một cơ cấu để đưa rác ra ngoài.

Đó là nhiệm vụ của tấm đẩy xả rác.

Tấm đẩy nằm bên trong thân thùng và được xi lanh thủy lực điều khiển. Khi thực hiện xả, tấm đẩy di chuyển dọc theo thân thùng để đẩy khối rác ra phía sau.

Ưu điểm của tấm đẩy

So với việc chỉ đổ nghiêng toàn bộ thùng, cơ cấu tấm đẩy giúp quá trình xả chủ động hơn và có thể giảm lượng rác còn bám lại bên trong.

16. Khung phụ – Subframe

Khung phụ là phần trung gian kết nối thùng ép rác với chassis.

Nhiệm vụ chính:

• Phân bổ tải trọng.
• Liên kết thùng chuyên dùng với chassis.
• Hỗ trợ độ cứng toàn bộ hệ thống.
• Hạn chế tập trung ứng suất tại một số điểm trên chassis.

Khi thiết kế xe ép rác, việc lựa chọn và bố trí khung phụ cần tính đến:

khối lượng bản thân thùng + tải trọng rác + lực động khi xe vận hành + lực do cơ cấu ép tạo ra.

17. Hệ thống điều khiển thùng ép rác

Người vận hành cần có một hệ thống điều khiển để thực hiện các chức năng chuyên dùng.

Tùy từng thiết kế, xe có thể có:

• Bảng điều khiển phía sau.
• Tay điều khiển cơ khí.
• Nút điều khiển điện.
• Cụm van điều khiển.
• Hệ thống điều khiển tự động.
• Nút dừng khẩn cấp.
• Các cảm biến/thiết bị giám sát tùy cấu hình.

Một số hệ thống hiện đại sử dụng điều khiển điện – thủy lực nhằm kiểm soát trình tự hoạt động của các cơ cấu.

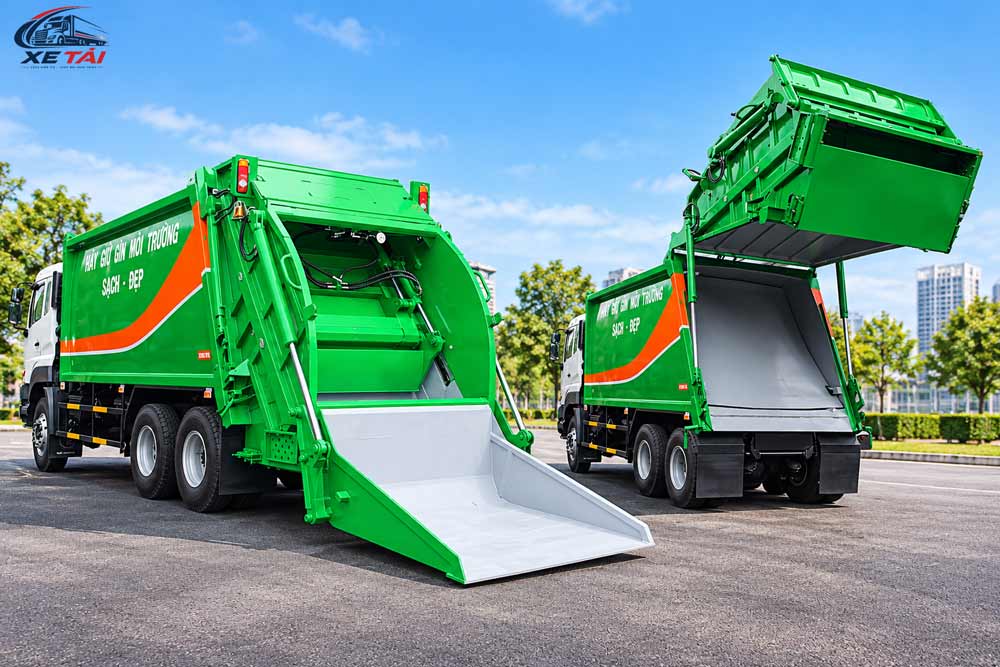

18. Cơ cấu nâng thùng rác

Đối với xe ép rác có tích hợp bộ nâng, cơ cấu nâng thùng rác được bố trí tại phía sau.

Nó có nhiệm vụ:

Gắp/giữ thùng rác → nâng lên → lật thùng → đổ rác vào phễu → hạ thùng về vị trí ban đầu.

Một số kiểu cơ cấu phổ biến gồm:

• Càng nâng.
• Tay nâng.
• Cơ cấu kẹp.
• Cơ cấu nâng chuyên dụng theo loại thùng chứa.

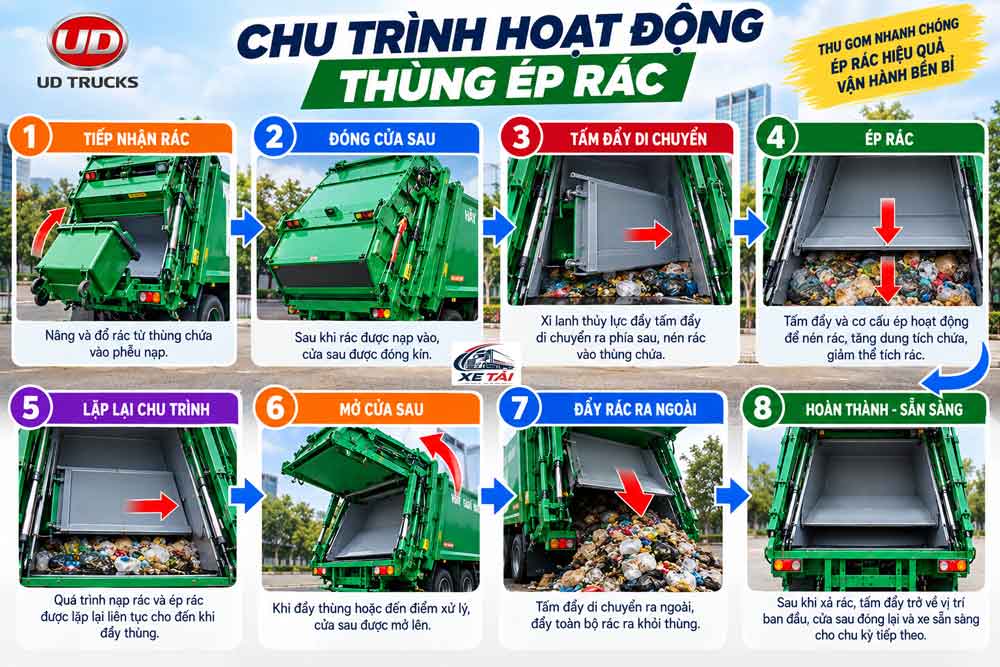

19. Chu trình hoạt động của thùng ép rác

Toàn bộ cấu tạo bên trên phối hợp với nhau theo một chu trình.

Bước 1: Tiếp nhận rác

Rác được đưa vào phễu nạp bằng tay hoặc thông qua cơ cấu nâng.

Bước 2: Gom rác

Rác tập trung tại khu vực phễu.

Bước 3: Ép rác

Xi lanh thủy lực điều khiển bàn ép/lưỡi ép thực hiện chuyển động.

Bước 4: Đẩy rác vào thân thùng

Rác được chuyển từ phễu vào khoang chứa.

Bước 5: Tiếp tục nén

Các chu kỳ ép được lặp lại nhằm đưa thêm rác vào khoang chứa.

Bước 6: Thu gom nước rỉ

Phần nước tách ra trong quá trình nén được dẫn về hệ thống chứa nước rỉ.

Bước 7: Vận chuyển

Khi hoàn tất thu gom, cửa sau được đóng kín để vận chuyển rác đến nơi xử lý.

Bước 8: Xả rác

Tại điểm tiếp nhận, cơ cấu cửa sau và tấm đẩy phối hợp để đưa rác ra khỏi thùng.

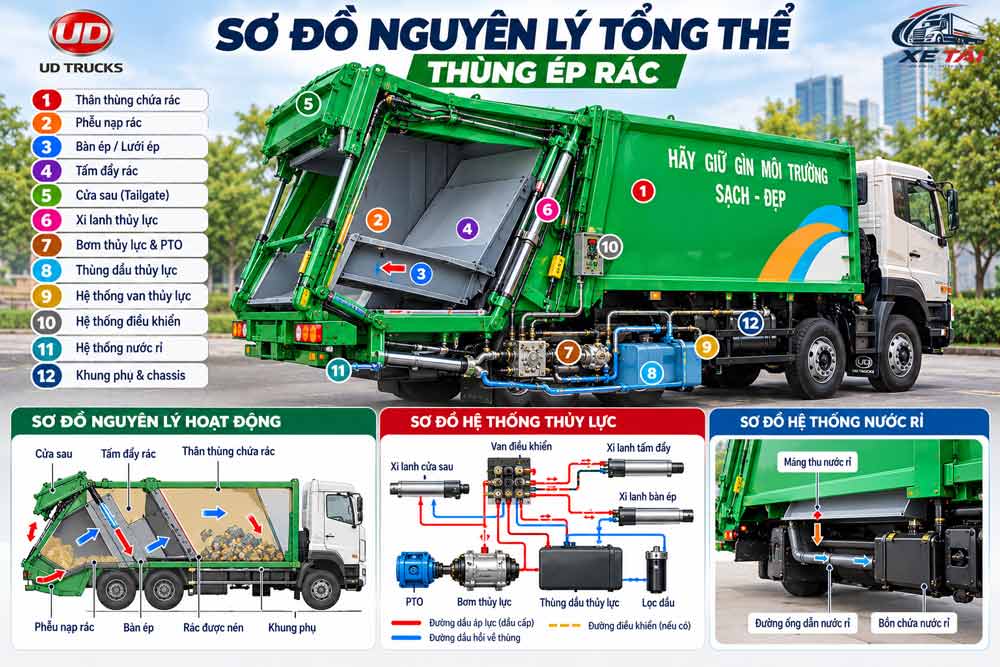

20. Sơ đồ nguyên lý tổng thể

Có thể hình dung cấu tạo và nguyên lý truyền động của thùng ép rác theo sơ đồ:

Động cơ chassis
↓
PTO
↓
Bơm thủy lực
↓
Thùng dầu + đường ống
↓
Cụm van điều khiển
↓
Xi lanh thủy lực
↓
Bàn ép / lưỡi ép / cửa sau / tấm đẩy / cơ cấu nâng
↓
Nạp – ép – chứa – xả rác

Đây chính là “chuỗi truyền động” giúp biến công suất của động cơ chassis thành lực cơ học phục vụ quá trình thu gom và nén rác.

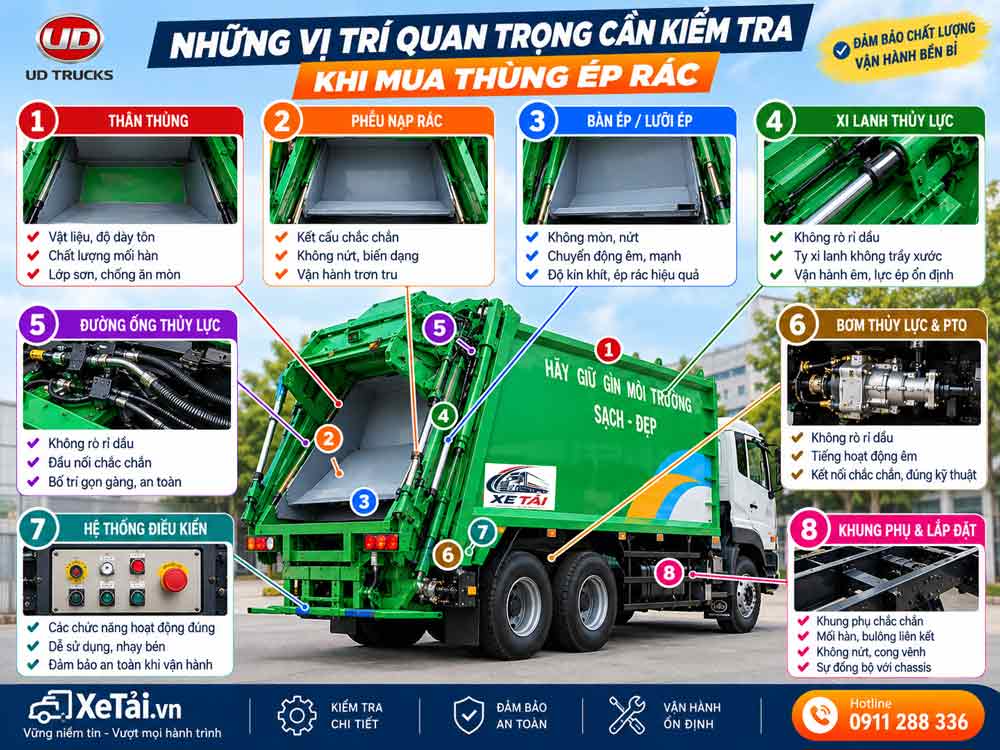

21. Những vị trí quan trọng cần kiểm tra khi mua thùng ép rác

Không nên chỉ nhìn vào dung tích thùng khi đánh giá một chiếc xe ép rác.

Người mua nên kiểm tra đồng thời:

Kết cấu thân thùng

Kiểm tra độ cứng, mối hàn, gân tăng cứng và tình trạng bề mặt.

Cụm ép

Quan sát hành trình, độ ổn định và khả năng làm việc của bàn ép/lưỡi ép.

Xi lanh thủy lực

Kiểm tra cần piston, phớt, đầu nối và dấu hiệu rò rỉ.

Hệ thống thủy lực

Kiểm tra bơm, van, đường ống, tuy-ô và thùng dầu.

Hệ thống cửa sau

Kiểm tra bản lề, khóa, xi lanh và gioăng làm kín.

Tấm đẩy

Kiểm tra khả năng di chuyển, dẫn hướng và khả năng xả rác.

Khoang chứa nước rỉ

Kiểm tra vị trí, dung tích theo thiết kế và khả năng vệ sinh.

Khung phụ

Kiểm tra liên kết giữa thùng chuyên dùng và chassis.

22. Vì sao cấu tạo thùng ép rác ảnh hưởng trực tiếp đến hiệu quả khai thác?

Hai xe có thể cùng được gọi là xe ép rác 12 m³, 14 m³ hoặc 16 m³, nhưng hiệu quả thực tế không nhất thiết giống nhau.

Bởi năng lực khai thác còn phụ thuộc vào:

Thiết kế phễu nạp + cơ cấu ép + lực ép + kết cấu thân thùng + hệ thống thủy lực + khả năng xả rác.

Vì vậy, khi lựa chọn xe ép rác, doanh nghiệp nên đánh giá toàn bộ hệ thống chuyên dùng, thay vì chỉ so sánh dung tích ghi trên brochure.

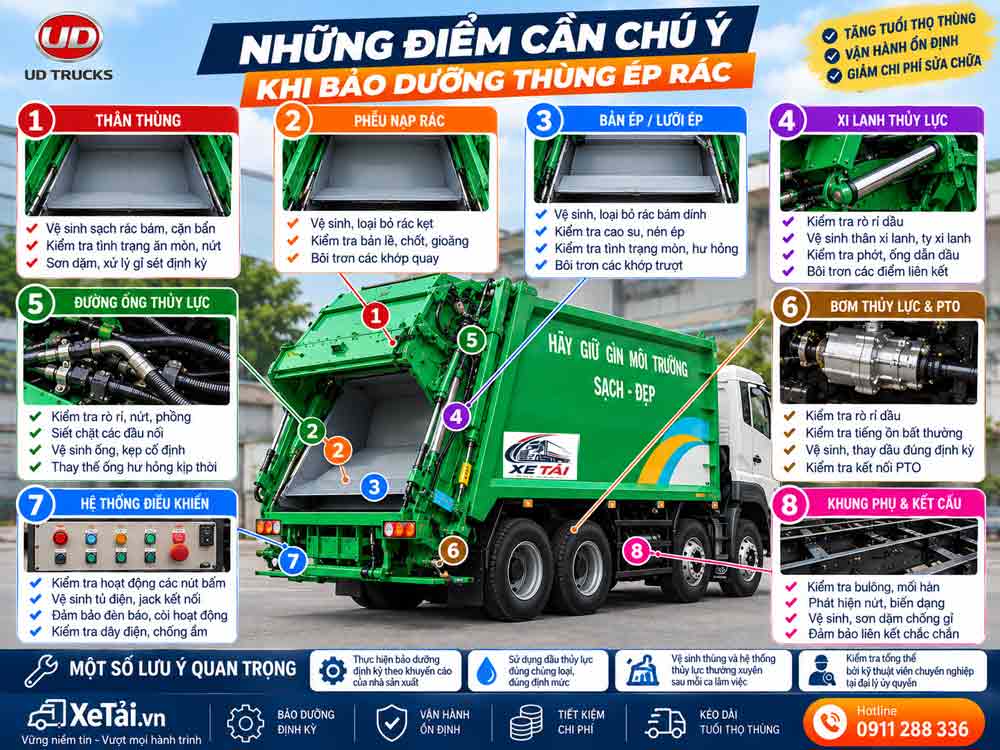

23. Bảo dưỡng thùng ép rác cần chú ý những gì?

Để duy trì hoạt động ổn định, nên kiểm tra định kỳ:

Hệ thống thủy lực: dầu, lọc, bơm, van, ống tuy-ô và các điểm rò rỉ.

Cơ cấu ép: bàn ép, lưỡi ép, chốt, bạc, ray hoặc các điểm dẫn hướng.

Cửa sau: bản lề, khóa, gioăng và xi lanh.

Tấm đẩy: hành trình và hệ thống dẫn hướng.

Phễu nạp: kiểm tra biến dạng, nứt hoặc hư hỏng tại những khu vực chịu tải cao.

Khoang nước rỉ: vệ sinh định kỳ để hạn chế tích tụ chất bẩn và mùi.

Việc kiểm tra dầu, lọc và phát hiện sớm rò rỉ thủy lực là một phần quan trọng trong công tác bảo dưỡng hệ thống chuyên dùng.

Kết luận: Hiểu đúng cấu tạo để chọn đúng xe ép rác

Một thùng ép rác hoàn chỉnh không chỉ là một chiếc thùng chứa bằng thép. Đây là hệ thống chuyên dùng gồm nhiều cụm cơ khí, thủy lực và điều khiển phối hợp với nhau.

Từ phễu nạp → bàn ép/lưỡi ép → thân thùng → hệ thống thủy lực → cửa sau → tấm đẩy → hệ thống thu gom nước rỉ, mỗi bộ phận đều đảm nhận một chức năng riêng nhưng liên kết chặt chẽ trong toàn bộ chu trình thu gom và vận chuyển rác.

Do đó, khi đầu tư xe ép rác, cần xem xét đồng thời kết cấu thùng, cơ cấu ép, hệ thống thủy lực, khả năng làm kín, hệ thống xả và sự tương thích với chassis để lựa chọn cấu hình phù hợp với công việc thực tế.
